HGW15 Lineer Kızaklar
  • HGW15 Lineer Kızaklar
HGW15 Lineer Kızaklar

HGW15 Lineer Kızaklar

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası HGW15
Ürün Detayları
Ürün adı:
Mini Lineer Ray Kılavuzu
Malzeme:
Çelik
Kombinasyon yüksekliği:
4-20 mm
Kayar Ray yüksekliği:
1-5 mm
Başvuru:
makine
Tip:
Doğrusal Hareket Kızağı
Diziler:
HGW15
Engellemek:
flanş
Vurgulamak:

HGW15 Lineer Kızaklar

,

5mm Lineer Kızaklar

,

20mm rulman lineer kılavuz

Ürün Açıklaması

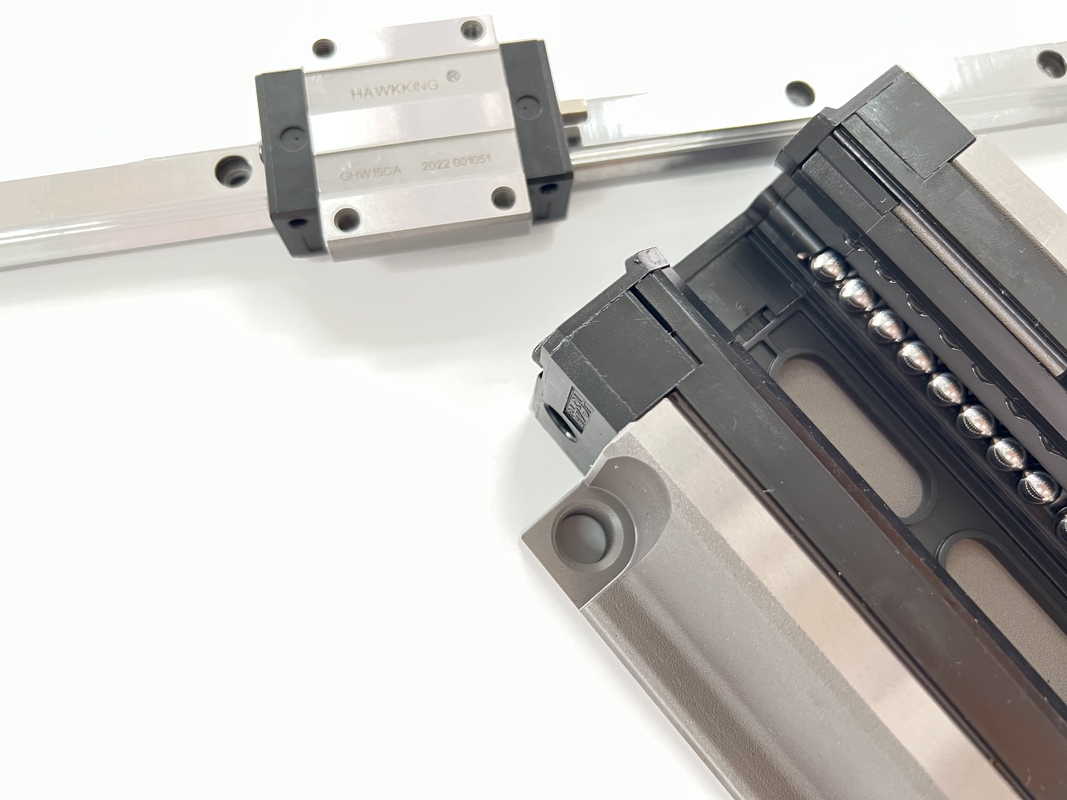

Lineer kılavuz yol bloğu Ghw Profil Lineer Kılavuzlar HGW15

Yukarı, aşağı, sol ve sağ yönlerin yükünü aynı anda taşıyabilir
Lineer kayar rayın özel demet yapı tasarımı sayesinde, paralel temas yönünde yanal yükü taşıyabilen kayar kılavuzun aksine, üst, alt, sol ve sağ yönlerdeki yükleri aynı anda taşıyabilir. Makinenin çalışma doğruluğuna neden olmak kolay olan yüzey.


modeli Kombinasyon boyutu (mm) Blok boyutu (mm) Slayt rayı boyutu (mm)

Kayar raylar için sabitleme cıvataları
boyut

 Temel dinamik sabit yük Temel sabit sabit yük İzin verilen statik moment ağırlık
Bay kN-m

Mp
kN-m

 benim kN-m

engellemek
kilogram

kayma
kgAi
H Merhaba N W B Bi c sen L KL G M (A/B) T Ti h2 h3 wr Saat D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4,5 6 8.9 3,95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120,4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89
