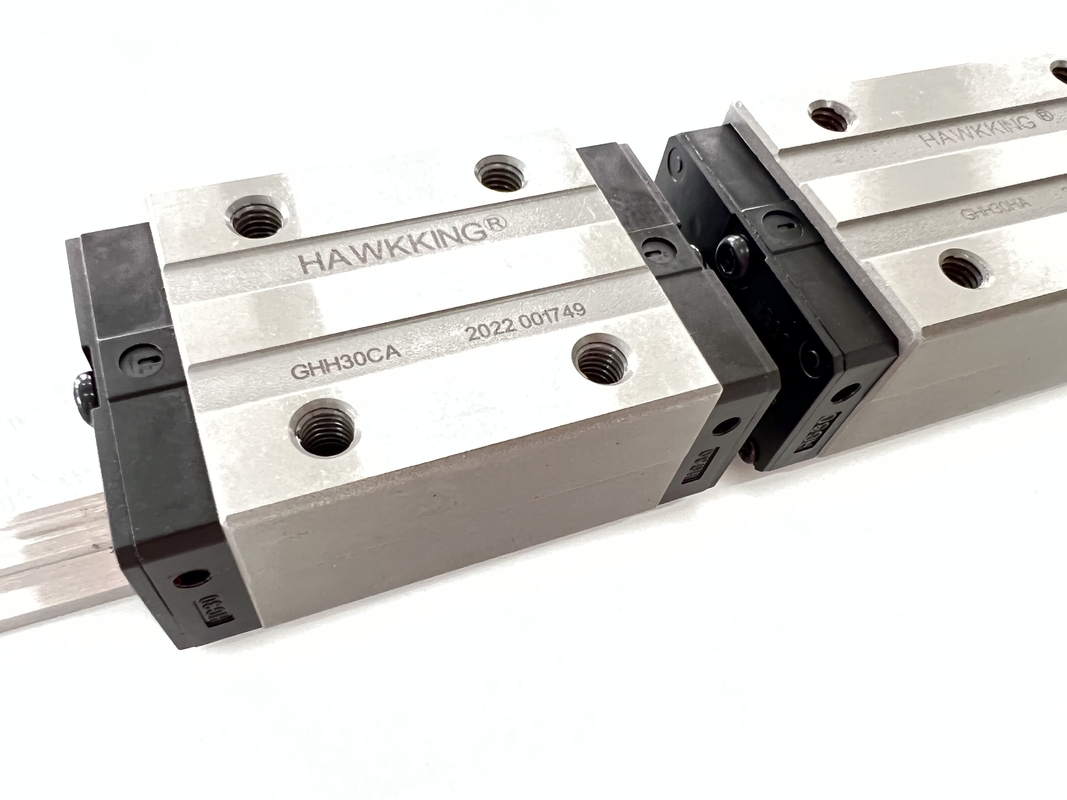

Yüksek Doğruluk Özelleştirilmiş Uzunluk Lineer Kılavuzlar HGH15 HGH20 HGH25 HGH30
Doğrusal Kılavuzlar Nerelerde Kullanılır?
Doğrusal kılavuzlar, çok çeşitli endüstriyel ve imalat uygulamalarında kullanılmaktadır.Küçük ev yazıcıları ve daha büyük endüstriyel yazıcılar da dahil olmak üzere CNC makinelerinde ve 3D yazıcılarda kullanılan her boyutta ve stilde doğrusal kılavuzları yaygın olarak göreceksiniz.Bu uygulamalarda, bir aleti veya taban plakasını makinenin içine yerleştirmek için genellikle doğrusal kızaklar kullanılır.Aktivasyon başka bir bileşen tarafından yapılırken, lineer kılavuz, aletin veya taban plakasının ağırlığını taşır ve tahrik bileşenini uygun olmayan yüklemeden korur.Lineer kılavuzlar ayrıca Gantry (Kartezyen olarak da adlandırılır) robotları ve havai taşıma sistemleri gibi robotik uygulamalarda ve tasarımlarda kullanılır.Ağır yükleri desteklemek ve düzgün doğrusal hareket sağlamak için doğrusal kılavuzların kullanıldığı tonlarca uygulama vardır.
| modeli |
Kombinasyon boyutu (mm) |
Blok boyutu (mm) |
Slayt rayı boyutu (mm) |
Kayar raylar için sabitleme cıvataları
boyut
|
Temel dinamik sabit yük |
Temel sabit sabit yük |
İzin verilen statik moment |
ağırlık |
|
Bay
kN^n
|
milletvekili
kNf
|
benim kNF'm |
engellemek
kilogram
|
kayma
kg/n
|
| H |
Hben |
N |
W |
B |
Bben |
C |
Li |
L |
Kben |
G |
Mxl |
T |
h2 |
h3 |
WR |
HR |
D |
h |
d |
P |
E |
(mm) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7,95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0.17 |
0.15 |
0.15 |
0.18 |
1.45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17.75 |
37.84 |
0.38 |
0.27 |
0.27 |
0.30 |
2.21 |
| GHH20HA |
50 |
65.2 |
92.2 |
12.6 |
21.18 |
48.84 |
0.48 |
0.47 |
0.47 |
0.39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0.64 |
0,51 |
0,51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78.6 |
104.6 |
19.6 |
|
32. 75 |
76.00 |
0.87 |
0.88 |
0.88 |
0.69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38.74 |
83.06 |
1.06 |
0.85 |
0.85 |
0.88 |
4. 47 |
| GHH30HA |
60 |
93 |
120,4 |
21.75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1.47 |
1.47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102.87 |
1.73 |
1.20 |
1. 20 |
1.45 |
6. 30 |
| GHH35HA |
1.5 |
72 |
105.8 |
138.2 |
22.5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1.92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139.4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77.57 |
155.93 |
3.01 |
2.35 |
2.35 |
2.73 |
10.41 |
| GHH45HA |
20.5 |
80 |
128.8 |
171.2 |
28.9 |
|
L8. |
30.5 |
22.5 |
94.54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117.7 |
166.7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114.44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23.5 |
12.5 |
95 |
155.8 |
204.8 |
36.4 |
12.9 |
|
139.35 |
301.26 |
7,49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163.63 |
324,71 |
10.02 |
6.44 |
6.44 |
7.00 |
21.18 |
| GHH65HA |
31.5 |
120 |
203.6 |
259.6 |
47.8 |
12.9 |
M16x20 |
208.36 |
457,15 |
14.15 |
11.12 |
11.12 |
9.82 |
Lineer kılavuz ve lineer kılavuz blokları sipariş etmek için ipuçları:
(1) Bize lineer kılavuzun genişliğini söyleyin: örneğin 9mm
(2) Lineer kılavuz blokların boyut kodu nedir, pls?Örneğin MGN9C, HGH15CA vb.
(3) İhtiyacınız olan lineer kılavuz uzunluğu nedir ve bir lineer kılavuzda kaç kılavuz blok var, pls?Örneğin MNG91R80MM;80 mm lineer kılavuz üzerinde 1 adet blok
Lineer Kılavuz üretebileceğimiz Tüm Tipler:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Lineer kılavuz HG serisi için avantajlarımız:
1. Yüksek doğrulukta komple kayar ünite sistemi ve sehim yapmadan hareket ettirilebilir.
2. Uzun ömürlü kullanım.
3. Hızlı teslimat ve iyi hizmet.
4.Büyük stokve düşük toplu toptan satış.
5. ISO9001:2008
6. Rekabetçifiyat, kaliteli, teslimat hızlı.
7.Hızlı yanıte-postalar veya soruları hızlı bir şekilde çözme.
8. Dürüst işbirliği ve hizmet.
