| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |
| Model numarası | GHH-CA/GHH-HA |

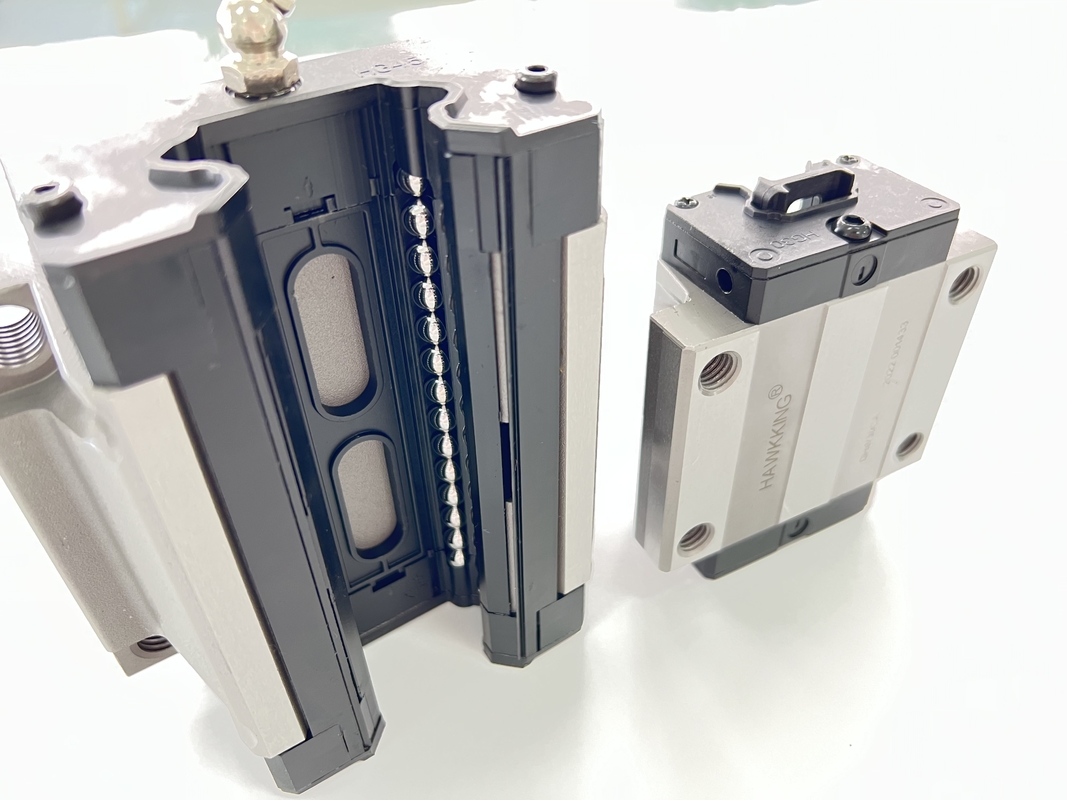

CNC Parçaları Lineer Ray Özelleştirilmiş Uzunluk HGH35 lineer ray bloğu
Paslanmaz çelikten üretilen ürünler korozyona karşı oldukça dirençli olduğundan temiz oda ortamı gibi pas önleyici yağın tercih edilmediği uygulamalar için uygundur.
Ultra conta özelliklerine sahip ürünler, toplam zemin ile tamamlanmış özel ray rayı ve uç contalı ve özel şekillerdeki contalı kızak ünitesinin kombinasyonu sayesinde mükemmel toz koruma performansına sahiptir.İç contalı özel özellikler tozu daha da iyileştirir
bilye sirkülasyon bölümünün ray üst yüzeyinden gelen yabancı maddelere karşı koruma özelliği.
| modeli | Kombinasyon boyutu (mm) | Blok boyutu (mm) | Slayt rayı boyutu (mm) |
Kayar raylar için sabitleme cıvataları boyut |
Temel dinamik sabit yük | Temel sabit sabit yük | İzin verilen statik moment | ağırlık | ||||||||||||||||||||||
|
Bay kN^n |
milletvekili kNf |
benim kNF'm |
engellemek kilogram |
kayma kg/n |
||||||||||||||||||||||||||
| H | Hben | N | W | B | Bben | C | Li | L | Kben | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co(kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7,95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0,51 | 0,51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120,4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163,63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Doğrusal kılavuz ve doğrusal kılavuz blokları sipariş etmek için ipuçları:
(1) Bize lineer kılavuzun genişliğini söyleyin: örneğin 9mm
(2) Doğrusal kılavuz blokların boyut kodu nedir, lütfen?Örneğin MGN9C, HGH15CA vb.
(3) İhtiyacınız olan lineer kılavuz uzunluğu nedir ve bir lineer kılavuzda kaç tane kılavuz blok vardır, lütfen?Örneğin MNG91R80MM;80 mm lineer kılavuz üzerinde 1 adet blok
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Lineer kılavuz HG serisi için avantajlarımız:
1. Yüksek hassasiyete sahip ve sapma olmadan hareket ettirilebilen komple kayar üniteler sistemi.
2. Uzun ömürlü kullanım.
3. Hızlı teslimat ve iyi hizmet.
4.Büyük stokve düşük toplu toptan satış.
5. ISO9001:2008
6. Rekabetçifiyat, kaliteli, teslimat hızlı.
7.Hızlı yanıte-postalar veya soruları hızlı bir şekilde çözme.
8. Dürüst işbirliği ve hizmet.
