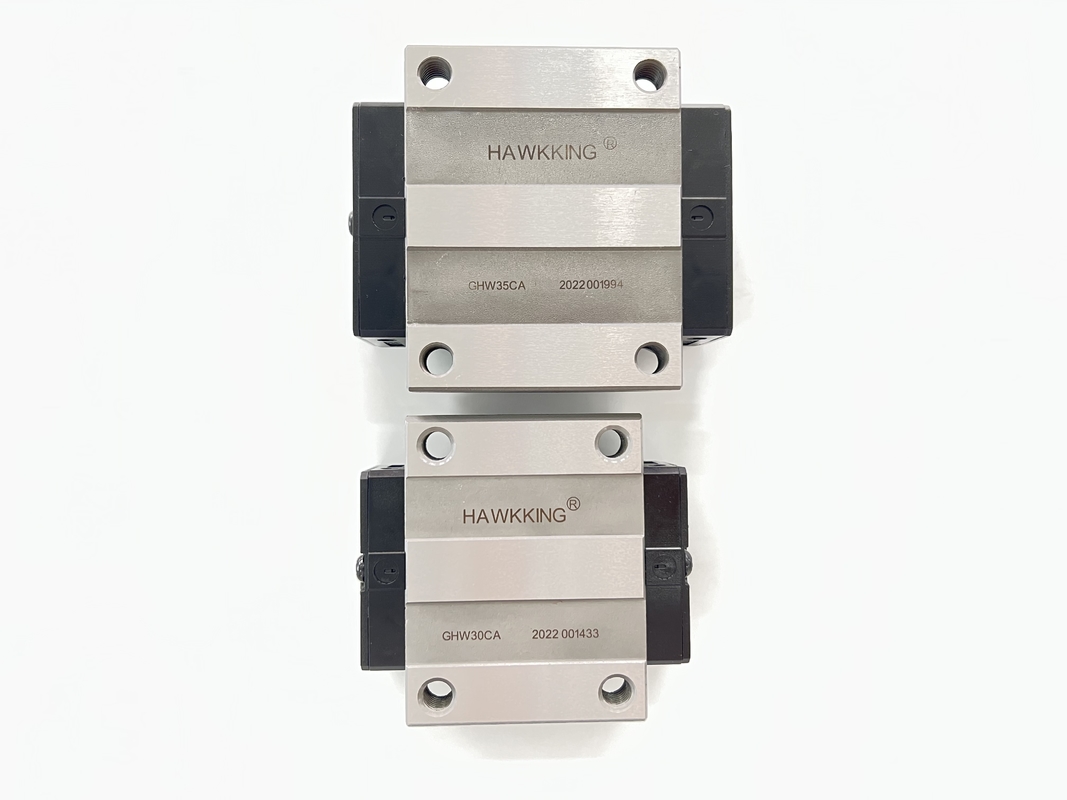

Hassas Boyutlu Flanş Lineer Rulman
  • Hassas Boyutlu Flanş Lineer Rulman
Hassas Boyutlu Flanş Lineer Rulman

Hassas Boyutlu Flanş Lineer Rulman

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası ZANE-ghw
Ürün Detayları
Ürün adı:
Mini Lineer Ray Kılavuzu
Seviye:
C,H,P,SP,YUKARI
Ana bileşenler:
lineer kılavuz ray
Lineer kılavuz ray uzunluğu:
100mm-4000mm, herhangi bir uzunluk mevcut olacaktır
Kayar Ray yüksekliği:
1-5 mm
Tip:
Doğrusal Hareket Kızağı
lineer kılavuz tipi:
W tipi veya H tipi veya R tipi
Vurgulamak:

HGW20 flanş lineer rulman

,

hassas boyutlu flanş lineer rulman

,

H tipi lineer kılavuz ray

Ürün Açıklaması

HGW20 CNC makinesi için özelleştirilmiş uzunluk lineer kılavuz ray ve blok

özellikleri nelerdir?

değiştirilebilirlik
Hassas boyut kontrolü nedeniyle, HG serisi lineer kılavuzun boyut toleransı makul bir aralıkta tutulabilir,
bu, boyut toleransı korunurken belirli bir serideki herhangi bir blok ve herhangi bir rayın birlikte kullanılabileceği anlamına gelir.ve bir
bloklar raydan çıkarıldığında topların düşmesini önlemek için tutucu eklenir.


modeli Kombinasyon boyutu (mm) Blok boyutu (mm) Slayt rayı boyutu (mm)

Kayar raylar için sabitleme cıvataları
boyut

 Temel dinamik sabit yük Temel sabit sabit yük İzin verilen statik moment ağırlık
Bay kN-m

Mp
kN-m

 benim kN-m

engellemek
kilogram

kayma
kg/m
H Merhaba N W B Bi c sen L KL G M (A/B) T Ti h2 h3 wr Saat D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4,5 6 8.9 3,95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0,38 0,27 0,27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0,87 0,88 0,88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2,79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227,81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7,49 7.01 7.01 5.96
GHW65CA 90 15 53,5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324,71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457,15 14.15 11.12 11.12 12.89


Hassas Boyutlu Flanş Lineer Rulman 0Hassas Boyutlu Flanş Lineer Rulman 1
