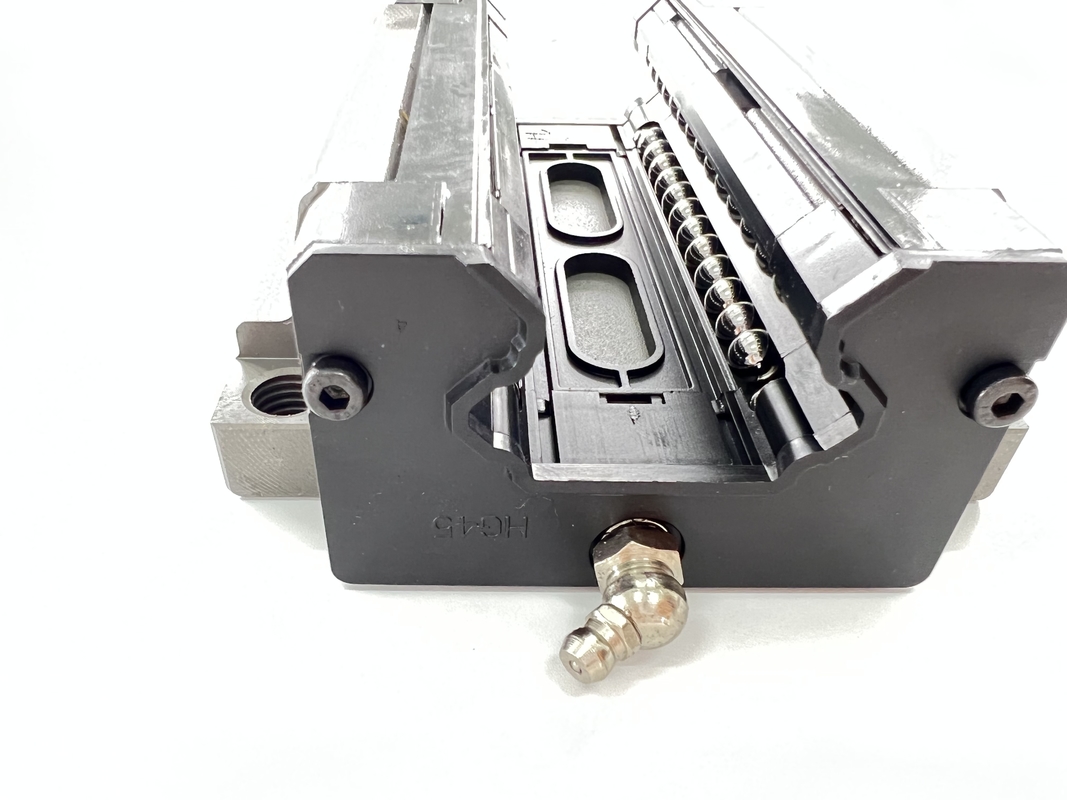

HGW20 CNC makinesi için özelleştirilmiş uzunluk lineer kılavuz ray ve blok
HG serisi lineer kılavuzlar, dairesel yaylı diğer benzer ürünlere göre daha yüksek yük kapasitesi ve rijitlik ile tasarlanmıştır.
oluk ve yapı optimizasyonu.Radyal, ters radyal ve yanal yönlerde eşit yük değerlerine sahiptir ve
Kurulum hatasını emmek için kendi kendine hizalama.Böylece HG serisi lineer kızaklar, yüksek hız, yüksek hız ile uzun ömür elde edebilmektedir.
doğruluk ve pürüzsüz doğrusal hareket.
özellikleri nelerdir?
Dört yönde de yüksek sertlik
Dört sıralı tasarımı nedeniyle, HG serisi lineer kılavuz, radyal, ters radyal ve yanal olarak eşit yük oranlarına sahiptir.
talimatlar.Ayrıca, dairesel yaylı oluk, bilyeler ve oluk yuvarlanma yolu arasında geniş bir temas genişliği sağlar ve izin verilen büyük yüklere ve yüksek rijitliğe izin verir
| modeli | Kombinasyon boyutu (mm) | Blok boyutu (mm) | Slayt rayı boyutu (mm) | Kayar raylar için sabitleme cıvataları | Temel dinamik sabit yük | Temel sabit sabit yük | İzin verilen statik moment | ağırlık | ||||||||||||||||||||||||||
| Bay kN-m | Mp | benim kN-m | engellemek | kayma | ||||||||||||||||||||||||||||||
| H | Merhaba | N | W | B | Bi | c | sen | L | KL | G | M (A/B) | T | Ti | h2 | h3 | wr | Saat | D | h | d | P | E | (mm) | C(kN) | C0(kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | M5/ φ4,5 | 6 | 8.9 | 3,95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11. 38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | M6/φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0,38 | 0,27 | 0,27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0,48 | 0,47 | 0,47 | 0,52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0,64 | 0,51 | 0,51 | 0,59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0,87 | 0,88 | 0,88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | M10/φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38.74 | 83.06 | 1.06 | 0,85 | 0,85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120,4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | M10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | M12/φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43,5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227,81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7,49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53,5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324,71 | 10.02 | 6.44 | 6.44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457,15 | 14.15 | 11.12 | 11.12 | 12.89 | |||||||||||||||||||||||||
