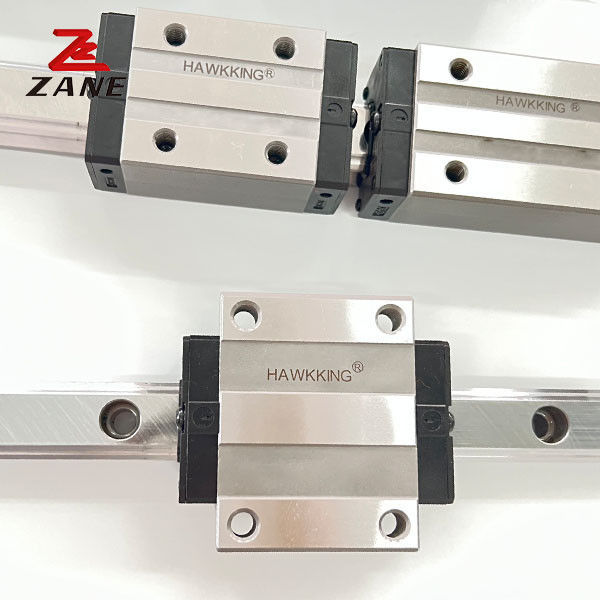

Blok rulman slaytı ile doğrusal kılavuz HGH15 HGH20 HGH25 HGH30 Özel uzunluk
Doğrusal Rehber Nedir?
Doğrusal Rehberler, bir uygulamanın hareketini desteklemeye yardımcı olan bir blok ve ray sistemidir.
Doğrusal Rehberler Nasıl Çalışır?
Doğrusal Rehber Sistemi iki parçaya ayrılır: Doğrusal Blok ve Doğrusal Ray. Doğrusal rehber blokları, doğrusal rayın uzunluğu boyunca konumlandırıldığı düzlem boyunca hareket eder.
"Yünlü rulmanlar ve raylar" veya "yünlü kılavuzlama yolları" olarak da bilinen, doğrusal kılavuzlama sistemleri, hassas, pürüzsüz doğrusal hareket kullanarak bir yükü veya monte edilmiş bir aracı destekler ve yönlendirir.
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) |
Kaydırma rayları için vidalar sabitlemek boyut |
Temel dinamik sabit yük | Temel sabit yük | İzin verilen statik moment | Ağırlık | ||||||||||||||||||||||
|
Bay Bilmiyorum. |
MP kNf |
Benim KNF'm. |
Blok Kilo |
kaydırma kg/n |
||||||||||||||||||||||||||
| H | HBen... | N | W | B | BBen... | C | Li. | L | KBen... | G | Mxl | T | H2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Doğrusal kılavuz ve doğrusal kılavuz bloklarını sipariş etmek için ipuçları:
(1) Bize doğrusal rehberin genişliğini söyle: örneğin 9mm
(2) Doğrusal kılavuz bloklarının boyut kodu nedir, lütfen? örneğin MGN9C, HGH15CA vb.
(3) Bir doğrusal kılavuz ne kadar doğrusal kılavuz uzunluğu ihtiyacınız var, ve bir doğrusal kılavuzda kaç kılavuz bloğu, lütfen? Mesela MNG91R80MM; 80mm doğrusal kılavuz üzerinde blokların 1 pcs
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA
HG serisi için avantajlarımız:
1Yüksek hassasiyetle kaydırma birimleri sistemi ve eğilmeden hareket ettirilebilir.
2Uzun kullanım ömrü.
3Hızlı teslimat ve iyi hizmet.
4.Büyük stokve düşük seri toptan satışı.
5. ISO9001:2008
6. RekabetçiFiyat, kaliteli, hızlı teslimat.
7.Hızlı yanıtE-postalar ya da soruları hızlıca çözmek.
8Dürüst işbirliği ve hizmet.
