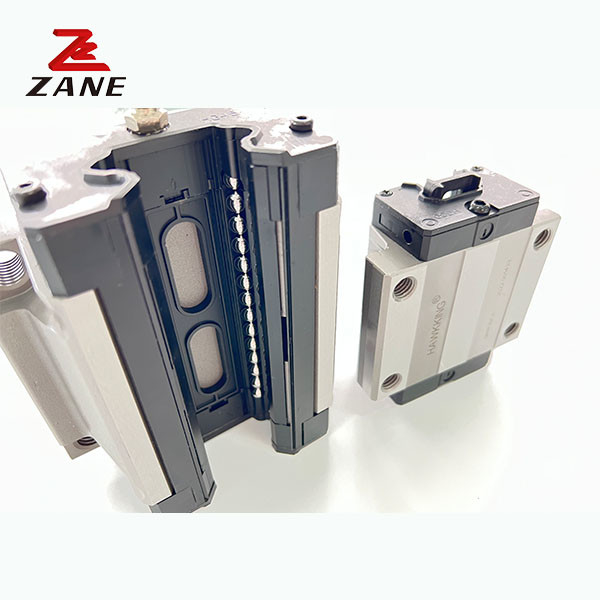

Taiwan HIWIN rulman ray rehberliği hassasiyetli makine topu doğrusal rehberlik değiştirin
Tek raydaki tek blok
Tek bir rehber raydan ve bir rulman blokundan oluşan bir montaj için, montajın yükseklik (1) ve genişlik (2) toleransları, rayın tabanına monte edilmesi için önemli değildir.aynı zamanda dış bir yükü veya aletleri rulman bloğuna monte etmek içinBu yapılandırmada, uygulamanın konumlandırma gereksinimleri, doğruluk sınıfını seçmede birincil faktördür.Sert aletler kullanan veya yararlı yükün konumu için sıkı bir tolerans korumaya ihtiyaç duyan uygulamalar daha yüksek doğrulukta rulman blokları ve rehber rayları kullanmalıdır..
| Model |
Kombinasyon boyutu (mm) |
Blok boyutu ((mm) |
Kaydırma rayı boyutu ((mm) |
Kaydırma rayları için vidalar sabitlemek
boyut
|
Temel dinamik sabit yük |
Temel sabit yük |
İzin verilen statik moment |
Ağırlık |
|
Bay
Bilmiyorum.
|
MP
kNf
|
Benim KNF'm. |
Blok
Kilo
|
kaydırma
kg/n
|
| H |
HBen... |
N |
W |
B |
BBen... |
C |
Li. |
L |
KBen... |
G |
Mxl |
T |
H2 |
h3 |
WR |
HR |
D |
h |
d |
P |
E |
(mm) |
C (((kN) |
Co ((kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7.95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0.17 |
0.15 |
0.15 |
0.18 |
1.45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17.75 |
37.84 |
0.38 |
0.27 |
0.27 |
0.30 |
2.21 |
| GHH20HA |
50 |
65.2 |
92.2 |
12.6 |
21.18 |
48.84 |
0.48 |
0.47 |
0.47 |
0.39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0.64 |
0.51 |
0.51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78.6 |
104.6 |
19.6 |
|
32. 75 |
76.00 |
0.87 |
0.88 |
0.88 |
0.69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38.74 |
83.06 |
1.06 |
0.85 |
0.85 |
0.88 |
4. 47 |
| GHH30HA |
60 |
93 |
120.4 |
21.75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1.47 |
1.47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102.87 |
1.73 |
1.20 |
1. 20 |
1.45 |
6. 30 |
| GHH35HA |
1.5 |
72 |
105.8 |
138.2 |
22.5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1.92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139.4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77.57 |
155.93 |
3.01 |
2.35 |
2.35 |
2.73 |
10.41 |
| GHH45HA |
20.5 |
80 |
128.8 |
171.2 |
28.9 |
|
L8. |
30.5 |
22.5 |
94.54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117.7 |
166.7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114.44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155.8 |
204.8 |
36.4 |
12.9 |
|
139.35 |
301.26 |
7.49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163.63 |
324.71 |
10.02 |
6.44 |
6.44 |
7.00 |
21.18 |
| GHH65HA |
31.5 |
120 |
203.6 |
259.6 |
47.8 |
12.9 |
M16x20 |
208.36 |
457.15 |
14.15 |
11.12 |
11.12 |
9.82 |
Doğrusal kılavuz ve doğrusal kılavuz bloklarını sipariş etmek için ipuçları:
(1) Bize doğrusal rehberin genişliğini söyle: örneğin 9mm
(2) Doğrusal kılavuz bloklarının boyut kodu nedir, lütfen? örneğin MGN9C, HGH15CA vb.
(3) Bir doğrusal kılavuz ne kadar doğrusal kılavuz uzunluğu ihtiyacınız var, ve bir doğrusal kılavuzda kaç kılavuz bloğu, lütfen? Mesela MNG91R80MM; 80mm doğrusal kılavuz üzerinde blokların 1 pcs
Tüm türleri üretebiliriz:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA
HG serisi için avantajlarımız:
1Yüksek hassasiyetle kaydırma birimleri sistemi ve eğilmeden hareket ettirilebilir.
2Uzun kullanım ömrü.
3Hızlı teslimat ve iyi hizmet.
4.Büyük stokve düşük seri toptan satışı.
5. ISO9001:2008
6. RekabetçiFiyat, kaliteli, hızlı teslimat.
7.Hızlı yanıtE-postalar ya da soruları hızlıca çözmek.
8Dürüst işbirliği ve hizmet.
