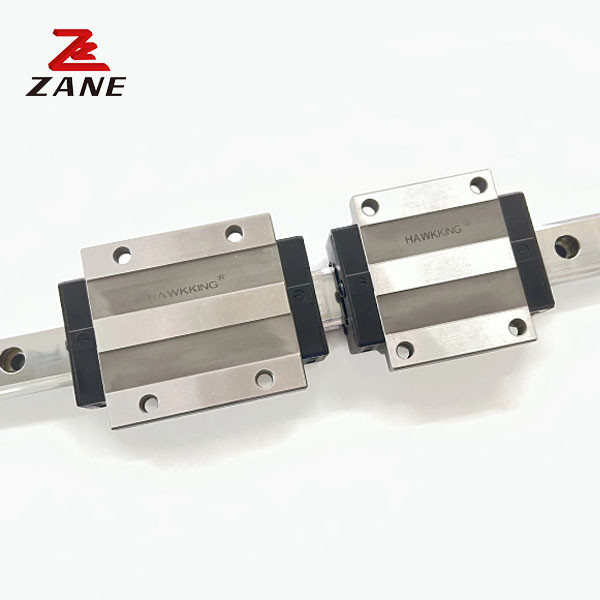

HGW30 2 Eksen Lineer Kızak 4000mm Yüksek Hassasiyetli Lineer Kılavuz Ray Sistemi
  • HGW30 2 Eksen Lineer Kızak 4000mm Yüksek Hassasiyetli Lineer Kılavuz Ray Sistemi
HGW30 2 Eksen Lineer Kızak 4000mm Yüksek Hassasiyetli Lineer Kılavuz Ray Sistemi

HGW30 2 Eksen Lineer Kızak 4000mm Yüksek Hassasiyetli Lineer Kılavuz Ray Sistemi

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası ZANE-ghw
Ürün Detayları
Ürün Adı:
ağır hizmet lineer kılavuz rayı
Uzunluk:
100-6000mm (Özelleştirilmiş)
Uygulama:
otomatik sistem
Anahtar kelime:
Lineer Kılavuz Ray Bilyalı Rulman
Yapı:
Sürgülü Ray + Sürgülü Blok
Blok Tipi:
flanşlı/flanşsız
lineer kılavuz tipi:
W tipi veya H tipi veya R tipi
Özellik:
yüksek sertlik, yüksek doğruluk
Vurgulamak:

HGW30 2 eksenli lineer kızak

,

yüksek doğruluk 2 eksenli lineer kızak

,

4000mm lineer kılavuz ray sistemi

Ürün Açıklaması

Özel doğrusal kaydırma rayı Sistemi 2 Eksen HGW30 100-6000mm



UygulamaDoğrusal rehber ray ve blok:

*makine merkezleri

*CNC torna makineleri
*erimiş makineler
*tam makine makineleri
*ağır kesme makineleri
*Automasyon cihazları
*taşıma ekipmanları
*ölçüm ekipmanları
* Yüksek konum doğruluğu gerektiren cihazlar
*Hızlı taşıma ekipmanları
*tam ölçüm cihazları
*yarım iletken üretim ekipmanları
* ahşap işleme makineleri



Model Kombinasyon boyutu (mm) Blok boyutu ((mm) Kaydırma rayı boyutu ((mm)

Kaydırma rayları için vidalar sabitlemek
boyut

 Temel dinamik sabit yük Temel sabit yük İzin verilen statik moment Ağırlık
Bay KN-m

Mp
kN-m

 Benim kN-m

Blok
Kilo

kaydırma
kg/m
H Merhaba. N W B İki. c U L Kl G M (A/B) T Ti H2 h3 Wr Saat. D h d P E (mm) C (((kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


HGW30 2 Eksen Lineer Kızak 4000mm Yüksek Hassasiyetli Lineer Kılavuz Ray Sistemi 0HGW30 2 Eksen Lineer Kızak 4000mm Yüksek Hassasiyetli Lineer Kılavuz Ray Sistemi 1
