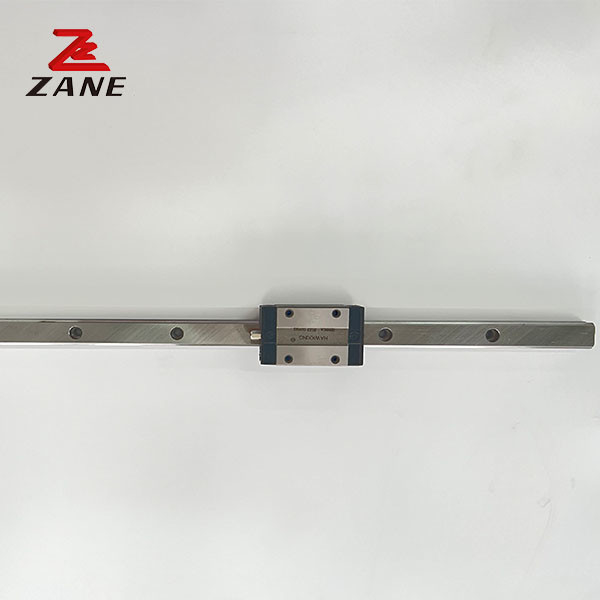

GEH35SA Torna Tezgahları Lineer Kızak Ray 15mm Aralıklı Lineer Hareket Rayları GEH35CA

Name: GEH35SA Torna Tezgahları Lineer Kızak Ray 15mm Aralıklı Lineer Hareket Rayları GEH35CA
Brand: ZANE
SKU: ZANE-GEH
Price: 1.00 USD
Availability: InStock
Rating: 5 (104 reviews)

Menşe yeri	Çin
Marka adı	ZANE
Sertifika	CE，ISO
Model numarası	ZANE-GEH

Ürün Detayları

Ürün Adı:

Mini Lineer Ray Kılavuzu

Çubuk uzunluğu:

Özel

Doğrusal kılavuz uygulaması:

CNC makinesi, elektrikli makine, torna tezgahları, tıbbi ekipman

Kızak Rayının Uzunluğu:

40-250mm/15mm Aralık

Türü:

Doğrusal Hareket Kızağı

Model:

GEH20SA GEH20CA

Uygulama:

CNC makinesi, otomatik sistem

Vurgulamak:

torna tezgahları Lineer Sürgülü Ray

Elektrikli makine için Lineer Sürgülü Ray

15mm Aralıklı lineer hareket rayları

Ürün Açıklaması

GEH35SA GEH35CA Doğrusal Kılavuz Doğrusal Kaydırma Demiryolu doğrusal hareketi

FYürütmeDoğrusal rehber ray

Kolay yağlama
Değişkenlik
Kendini hizalama yeteneği
Yüksek sertlik.Çok doğru.
Ağır yüklü radyal doğrusal kılavuzlar
Düzgün çalışmak Yüksek hız ve doğruluk
Lsürtünme ve titreşim
Düşük gürültü ve kirlilik yok
Yüksek hızla uzun ömür elde et

Model	Kombinasyon boyutu (mm)			Blok boyutu ((mm)													Kaydırma rayı boyutu ((mm)							Kaydırma rayları için vidalar sabitlemek boyut	Temel dinamik sabit yük	Temel sabit yük	İzin verilen statik moment				Ağırlık
																											Bay KN-m	Mp kN-m		Benim kN-m	Blok Kilo		kaydırma Kg/m
	H	Merhaba.	N	W	B	İki.	C	Li.	L	Ki	Ki	G	Mxl	T	H2	h3	w/	Saat.	D	h	d	P	E	(mm)	C (((kN)	Co ((kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
