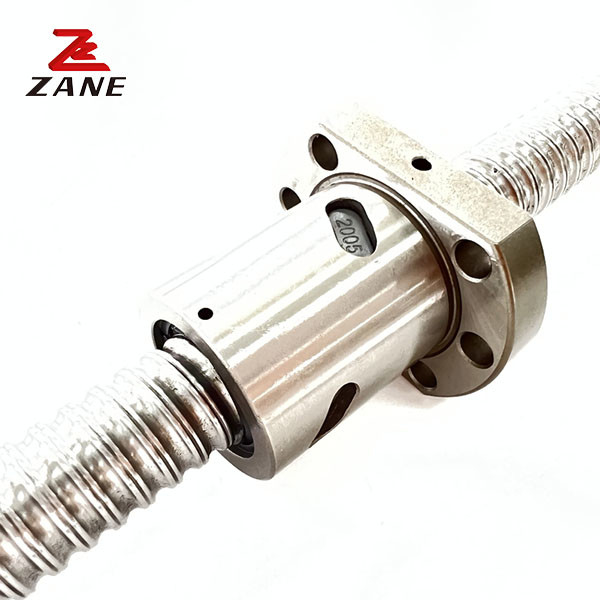

Taşlama Kurşun Vida 16mm C3 25mm Kurşun Vida İletim
  • Taşlama Kurşun Vida 16mm C3 25mm Kurşun Vida İletim
Taşlama Kurşun Vida 16mm C3 25mm Kurşun Vida İletim

Taşlama Kurşun Vida 16mm C3 25mm Kurşun Vida İletim

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası UFSTİPİ
Ürün Detayları
Ürün Adı:
Bilyalı Kurşun Vida
vidalı yapılandırıcı:
vida, somun kapağı, toplar
Üretim süreci:
Haddelenmiş İplik
Vida çapı:
11-20mm
Kesinlik:
C5
flanş:
Flanşlı
Spesifikasyon:
kargo büyüklüğüne göre
İşlemeyi Sonlandır:
Torna, Freze, Öğütme, Kılavuz Çekme
Vurgulamak:

Taşlama kurşun vida 16 mm

,

C3 Torna kurşun vida 16 mm

,

25 mm kurşun vida İletim

Ürün Açıklaması

UFSTYPE Makine Aracı iletim yüksek hassasiyetli top vida



Top vida montajı vida, fındık, uç destek birimi ve birleştirme içerir, fonksiyonu döner hareketi doğrusal harekete dönüştürmek veya doğrusal hareketi döner harekete dönüştürmektir.Yüksek sertlik ve doğruluk nedeniyle, top vida her türlü endüstriyel ekipman ve hassas aletler için yaygın olarak kullanılır.



Ürün Yer topu vida
Model STNUR,DTUR,STSR,STYR
Günlük 12, 16, 20, 25, 32, 40, 50, 63, 80,100 mm
Kurşun 4,5, 6, 8, 10, 20mm
Doğruluk C3 (0,008/E300mm), C5 (0,018/E300mm)
Fındık tarzı Tek veya çift
İşlemin bitmesi Müşterinin çizimine göre
Teslim süresi Örnek için 5 ~ 7 gün, toplu olarak 15 ~ 30 gün
Özellikleri Yüksek hız, düşük gürültü





Taşlama Kurşun Vida 16mm C3 25mm Kurşun Vida İletim 0





Model Dış çapı kurşun Çelik top çapı Fındık boyutu Mermi kuyrukları Dinamik nominal yük Statik nominal yük

katı

kgf/μm
d Ben... Evet. D A B L W H X Q n Ca Koa k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Standart boyut özellikleri karşılaştırma tablosu





Model Kurşun doğruluk sınıfı İp yönü Girdi numarası





Standart vida kodu





Uygulanabilir fındık türleri

Dış çapı

d



Kurşun 1

Mermi çapı

Evet.

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 Ben, sen, ben.
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 Ben, sen.
40 6.35 C7,C5,C3 R 2 04040 E
80 6.35 C7,C5,C3 R 2 04080 E
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 Ben, sen.
50 7.938 C7,C5,C3 R 2 05050 E
100 7.938 C7,C5,C3 R 2 50100 E
63 10 6.35 C7,C5,C3 R 1 06310 Ben, sen.
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 Ben, sen.
20 9.525 C7,C5,C3 R 1 08020 U





Keskin öğütme vida standart boyut özellikleri karşılaştırma tablosu





Model Kurşun doğruluk sınıfı İp yönü Girdi numarası





Standart vida kodu





Uygulanabilir fındık türleri

Dış çapı

d



Kurşun 1

 Mermi çapı Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 M
6 1 0.8 C7,C5,C3 R 1 00601 M
8 1 0.8 C7,C5,C3 R/L 1 00801 M
2 1.2 C7,C5,C3 R/L 1 00802 M
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 M
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B M
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 M
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 M
4 2.381 C7,C5,C3 R 1 01604 (N) Ben, ben, ben.
5 3.175 C7,C5,C3 R/L 1 01605 Ben, ben, ben.
10 3.175 C7,C5,C3 R/L 2 01610 Ben, ben, ben.
16 2.778 C7,C5,C3 R 2 01616 E
32 2.778 C7,C5,C3 R 2 01632 E
20 4 2.381 C7,C5,C3 R 1 02004 (N) Ben, sen.
5 3.175 C7,C5,C3 R/L 1 02005 Ben, ben, ben.
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E
25 4 2.381 C7,C5,C3 R 1 02504 (N) Ben, sen.
5 3.175 C7,C5,C3 R/L 1 02505 Ben, ben, ben.
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A Ben, ben, ben.
25 3.969 C7,C5,C3 R 2 02525 E
50 3.969 C7,C5,C3 R 2 02550 E
32 4 2.381 C7,C5,C3 R 1 03204 (N) Ben, sen.
5 3.175 C7,C5,C3 R/L 1 03205 Ben, sen, ben.
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 Ben, sen.
20 6.35 C7,C5,C3 R 1 03220 E
32 4.762 C7,C5,C3 R 2 03232 E
64 4.762 C7,C5,C3 R 2 03264 E
