Haddelenmiş Vidalı Mil
>
|
| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |
| Model numarası | UFS |

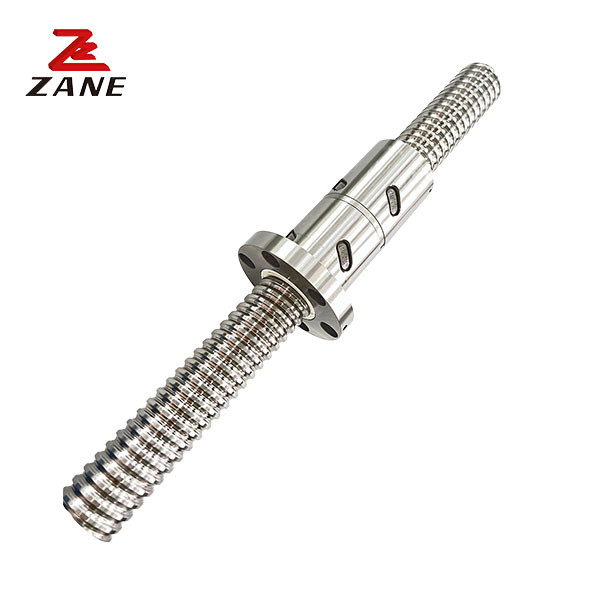

ISO Yüksek hassasiyetli C5 hassasiyet derecesi 25mm kurşun vida UFS top vida
1.Tarif
Top vidaları, fabrika otomasyon uygulamalarında görülen birçok bileşenden biridir.Bu montaj, fıstığı doğrusal bir yönde hareket ettirmek için vida'nın döner hareketini kullanır.Bir top vida, fındığın içindeki vida oluk boyunca çelik topları yeniden dolaştırarak pürüzsüz doğrusal hareketini elde eder.Çelik topu recirculation yöntemi top vida hareket özelliklerini farklılaştırır.
2.Specification
| Model | Dış çapı | kurşun | Çelik top çapı | Fındık boyutu | Mermi kuyrukları | Dinamik nominal yük | Statik nominal yük |
katı kgf/μm |
|||||||
| d | Ben... | Evet. | D | A | B | L | W | H | X | Q | n | Ca | Koa | k | |
| 01204-T4 | 12 | 4 | 2.5 | 24 | 40 | 10 | 40 | 32 | 30 | 4. 5 | - | 4x1 | 902 | 1884 | 26 |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 48 | 10 | 40 | 38 | 40 | 5.5 | M6 | 4x1 | 973 | 2406 | 32 |
| 01605-T3 | 5 | 3.175 | 28 | 48 | 10 | 42 | 38 | 40 | 5.5 | M6 | 3x1 | 780 | 1168 | 32 | |
| 01605-T4 | 5 | 3.175 | 28 | 48 | 10 | 50 | 38 | 40 | 5. 5 | M6 | 4x1 | 1380 | 3052 | 32 | |
| 01610-T3 | 10 | 3.175 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 | M6 | 3x1 | 1103 | 2401 | 26 | |
| 02004-T4 | 20 | 4 | 2.381 | 36 | 58 | 10 | 42 | 47 | 44 | 6.6 | M6 | 4x1 | 1066 | 2987 | 38 |
| 02005-T4 | 5 | 3. 175 | 36 | 58 | 10 | 51 | 47 | 44 | 6. 6 | M6 | 4x1 | 1551 | 3875 | 39 | |
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 62 | 10 | 42 | 51 | 48 | 6.6 | M6 | 4x1 | 1180 | 3795 | 43 |
| 02505-T4 | 5 | 3.175 | 40 | 62 | 10 | 51 | 51 | 48 | 6.6 | M6 | 4x1 | 1724 | 4904 | 45 | |
| 02506-T4 | 6 | 3. 969 | 40 | 62 | 10 | 54 | 51 | 48 | 6.6 | M6 | 4x1 | 2318 | 6057 | 47 | |
| 02508-T4 | 8 | 4. 762 | 40 | 62 | 10 | 63 | 51 | 48 | 6.6 | M6 | 4x1 | 2963 | 7313 | 49 | |
| 02510-T4 | 10 | 4. 762 | 40 | 62 | 12 | 85 | 51 | 48 | 6.6 | M6 | 4x1 | 2954 | 7295 | 50 | |
| 03204-T4 | 32 | 4 | 2. 381 | 50 | 80 | 12 | 44 | 65 | 62 | 9 | M6 | 4x1 | 1296 | 4838 | 51 |
| 03205-T4 | 5 | 3. 175 | 50 | 80 | 12 | 52 | 65 | 62 | 9 | M6 | 4x1 | 1922 | 6343 | 54 | |
| 03206-T4 | 6 | 3. 969 | 50 | 80 | 12 | 57 | 65 | 62 | 9 | M6 | 4x1 | 2632 | 7979 | 57 | |
| 03208-T4 | 8 | 4. 762 | 50 | 80 | 12 | 65 | 65 | 62 | 9 | M6 | 4x1 | 3387 | 9622 | 60 | |
| 03210-T4 | 10 | 6. 350 | 50 | 80 | 12 | 90 | 65 | 62 | 9 | M6 | 4x1 | 4805 | 12208 | 61 | |
| 04005-T4 | 40 | 5 | 3. 175 | 63 | 93 | 14 | 55 | 78 | 70 | 9 | M8 | 4x1 | 2110 | 7988 | 63 |
| 04006-T4 | 6 | 3. 969 | 63 | 93 | 14 | 60 | 78 | 70 | 9 | M6 | 4x1 | 2873 | 9913 | 66 | |
| 04008-T4 | 8 | 4. 762 | 63 | 93 | 14 | 67 | 78 | 70 | 9 | M6 | 4x1 | 3714 | 11947 | 70 | |
| 04010-T4 | 10 | 6. 350 | 63 | 93 | 14 | 93 | 78 | 70 | 9 | M8 | 4x1 | 5399 | 15500 | 73 | |
| 05010-T4 | 50 | 10 | 6. 350 | 75 | 110 | 16 | 93 | 93 | 85 | 11 | M8 | 4x1 | 6004 | 19614 | 85 |
| 05020-T4 | 20 | 7. 144 | 75 | 110 | 16 | 138 | 93 | 85 | 11 | M8 | 4x1 | 7142 | 22588 | 94 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 125 | 18 | 98 | 108 | 95 | 11 | M8 | 4x1 | 6719 | 25358 | 99 |
| 06320-T4 | 20 | 9. 525 | 95 | 135 | 20 | 149 | 115 | 100 | 13.5 | M8 | 4x1 | 11444 | 36653 | 112 | |
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 145 | 20 | 98 | 125 | 110 | 13.5 | M8 | 4x1 | 7346 | 31953 | 109 |
| 08020-T4 | 20 | 9. 525 | 125 | 165 | 25 | 154 | 145 | 130 | 13.5 | M8 | 4x1 | 12911 | 47747 | 138 | |
| 10020-T4 | 100 | 20 | 9. 525 | 150 | 202 | 30 | 180 | 170 | 155 | 17.5 | M8 | 4x1 | 14303 | 60698 | 162 |
Standart boyut özellikleri karşılaştırma tablosu
| Model | Kurşun doğruluk sınıfı | İp yönü | Girdi numarası |
Standart vida kodu |
Uygulanabilir fındık türleri |
||||
|
Dış çapı d |
Kurşun 1 |
Mermi çapı Evet. |
L/R | ||||||
| 40 | 5 | 3.175 | C7,C5,C3 | R/L | 1 | 04005 | Ben, sen, ben. | ||
| 6 | 3.969 | C7,C5,C3 | R | 1 | 04006 | U | |||
| 8 | 4.762 | C7,C5,C3 | R | 1 | 04008 | U | |||
| 10 | 6.35 | C7,C5,C3 | R/L | 1 | 04010 | Ben, sen. | |||
| 40 | 6.35 | C7,C5,C3 | R | 2 | 04040 | E | |||
| 80 | 6.35 | C7,C5,C3 | R | 2 | 04080 | E | |||
| 50 | 5 | 3.175 | C7,C5,C3 | R | 1 | 05005 | S | ||
| 10 | 6.35 | C7,C5,C3 | R/L | 1 | 05010 | Ben, sen. | |||
| 50 | 7.938 | C7,C5,C3 | R | 2 | 05050 | E | |||
| 100 | 7.938 | C7,C5,C3 | R | 2 | 50100 | E | |||
| 63 | 10 | 6.35 | C7,C5,C3 | R | 1 | 06310 | Ben, sen. | ||
| 20 | 9.525 | C7,C5,C3 | R | 1 | 06320 | U | |||
| 80 | 10 | 6.35 | C7,C5,C3 | R | 1 | 08010 | Ben, sen. | ||
| 20 | 9.525 | C7,C5,C3 | R | 1 | 08020 | U | |||
Keskin öğütme vida standart boyut özellikleri karşılaştırma tablosu
| Model | Kurşun doğruluk sınıfı | İp yönü | Girdi numarası |
Standart vida kodu |
Uygulanabilir fındık türleri |
||
|
Dış çapı d |
Kurşun 1 |
Mermi çapı Da | L/R | ||||
| 4 | 1 | 0.8 | C7,C5,C3 | R | 1 | 00401 | M |
| 6 | 1 | 0.8 | C7,C5,C3 | R | 1 | 00601 | M |
| 8 | 1 | 0.8 | C7,C5,C3 | R/L | 1 | 00801 | M |
| 2 | 1.2 | C7,C5,C3 | R/L | 1 | 00802 | M | |
| 2.5 | 1.2 | C7,C5,C3 | R | 1 | 0082.5 | M,T | |
| 10 | 2 | 1.2 | C7,C5,C3 | R/L | 1 | 01002 | M,T |
| 4 | 2 | C7,C5,C3 | R | 1 | 01004 | M,T | |
| 12 | 2 | 1.2 | C7,C5,C3 | R/L | 1 | 01202 | M |
| 4 | 2.5 | C7,C5,C3 | R | 1 | 01204 | U,T | |
| 5 | 2.5 | C7,C5,C3 | R | 1 | 01205-A | U,T,S | |
| 5 | 2.5 | C7,C5,C3 | R | 1 | 01205-B | M | |
| 10 | 2.5 | C7,C5,C3 | R | 2 | 01210-B | VS | |
| 14 | 2 | 1.2 | C7,C5,C3 | R/L | 1 | 01402 | M |
| 4 | 2.5 | C7,C5,C3 | R | 1 | 01404 | T | |
| 16 | 2 | 1.2 | C7,C5,C3 | R/L | 1 | 01602 | M |
| 4 | 2.381 | C7,C5,C3 | R | 1 | 01604 (N) | Ben, ben, ben. | |
| 5 | 3.175 | C7,C5,C3 | R/L | 1 | 01605 | Ben, ben, ben. | |
| 10 | 3.175 | C7,C5,C3 | R/L | 2 | 01610 | Ben, ben, ben. | |
| 16 | 2.778 | C7,C5,C3 | R | 2 | 01616 | E | |
| 32 | 2.778 | C7,C5,C3 | R | 2 | 01632 | E | |
| 20 | 4 | 2.381 | C7,C5,C3 | R | 1 | 02004 (N) | Ben, sen. |
| 5 | 3.175 | C7,C5,C3 | R/L | 1 | 02005 | Ben, ben, ben. | |
| 10 | 3.969 | C7,C5,C3 | R | 1 | 02010 | VS | |
| 20 | 3.175 | C7,C5,C3 | R | 2 | 02020 | VS,E,S | |
| 40 | 3.175 | C7,C5,C3 | R | 2 | 02040 | E | |
| 25 | 4 | 2.381 | C7,C5,C3 | R | 1 | 02504 (N) | Ben, sen. |
| 5 | 3.175 | C7,C5,C3 | R/L | 1 | 02505 | Ben, ben, ben. | |
| 6 | 3.969 | C7,C5,C3 | R | 1 | 02506 | U | |
| 8 | 4.762 | C7,C5,C3 | R | 1 | 02508 | U | |
| 10 | 4.762 | C7,C5,C3 | R | 1 | 02510-A | Ben, ben, ben. | |
| 25 | 3.969 | C7,C5,C3 | R | 2 | 02525 | E | |
| 50 | 3.969 | C7,C5,C3 | R | 2 | 02550 | E | |
| 32 | 4 | 2.381 | C7,C5,C3 | R | 1 | 03204 (N) | Ben, sen. |
| 5 | 3.175 | C7,C5,C3 | R/L | 1 | 03205 | Ben, sen, ben. | |
| 6 | 3.969 | C7,C5,C3 | R | 1 | 03206 | U | |
| 8 | 4.762 | C7,C5,C3 | R | 1 | 03208 | U | |
| 10 | 6.35 | C7,C5,C3 | R/L | 1 | 03210 | Ben, sen. | |
| 20 | 6.35 | C7,C5,C3 | R | 1 | 03220 | E | |
| 32 | 4.762 | C7,C5,C3 | R | 2 | 03232 | E | |
| 64 | 4.762 | C7,C5,C3 | R | 2 | 03264 | E | |
3Şirketimiz.
Jiangsu Zane Makine Teknolojisi Şirketi, yüksek teknoloji şirketlerinin yüksek teknoloji mekanik aktarım ürünleridir.Şirketin 4 şubesi var ve sırasıyla farklı mekanik şanzıman ürünleri araştırma ve pazarlama projelerini yönetmektedir.. Yaklaşık 50 bağımsız fikri mülkiyet hakkına sahiptir. Tayvan YYC raf seviyesinde ajanları, Tayvan Heqing (HAWKKING) doğrusal rehber rayı, top vida,Top vida destek koltuğu,doğrusal kılavuz modülü araştırma ve geliştirme öncüleriZANE modülü, müşterilerin çoğu tarafından sevilen ve güvenilen moduldür. "İyilik ve minnettarlığın hayatı nemlendirdiğini bilmek" Zayn halkı için sonsuz büyüme kaynağıdır.
