Doğrusal Kılavuz Modülü
>
|
| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |
| Model numarası | Doğrusal Modül |

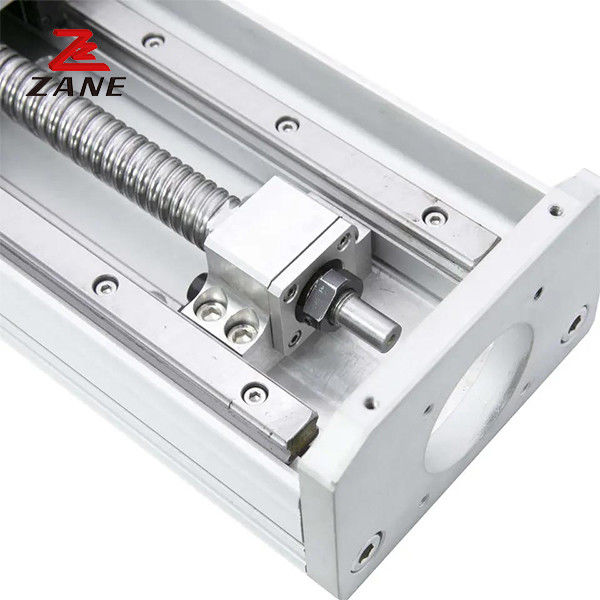

Hızlı vida sürüşü doğrusal kaydırma masası Tamamen kapalı modül ZCH45 Rehber CNC
1- Açıklama.
Doğrusal Kılavuz Modülükarmaşık çok eksenli sistemler için sistem yelpazemizden diğer eksenlerle birlikte tek bir eksen olarak veya kombinasyon halinde evrensel uygulama.Doğrusal eksenler için motor arayüzüne kadar tüm doğrusal hareket teknolojisi bileşenleri sağlar: Sistemi ve teleskopik eksenleri, rulo rehberleri veya recirculating topu rehberleri ile, kemer çekiş, topu çekiş ya da rak ve pinion çekiş, doğrudan,Çapraz veya portal bağlantıları veya tek eksenli sistem olarak.Doğrusal kılavuz modülü kullanarak tasarımınızı hızlı ve doğru bir şekilde uygulayabilirsiniz.
2.Spesifikasyon
| Motor gücü | 100W | |
| Tekrarlanan konumlandırma doğruluğu | Sınıf C ±0,02MM ve Sınıf P ±0,01MM | |
| Kurşun vida dış çapı (a) | 12 | |
| Kurşun vida kurşun ((MM) | 5 | |
| Maksimum hız ((MM/SEC) | 250 | |
| Maksimum yük ((KG) | seviye | 11 |
| dikey | 4 | |
| İsimlendirilmiş itiş gücü ((N) | 360 | |
| Felç (MM) | 100-800 ((50 aralığı) | |
| Motorun nominal hızı ((RPM) | 3000 | |
Yatay kurulum
| Kurşun | Yük ((KG) | A | B | C |
| 5 | 5 | 560 | 110 | 220 |
| 8 | 280 | 40 | 70 |
Duvar monte
| Kurşun | Yük ((KG) | A | B | C |
| 5 | 5 | 180 | 70 | 475 |
| 8 | 60 | 8 | 155 |
Dikey montaj
| Kurşun | Yük ((KG) | A | C |
| 5 | 3 | 80 | 80 |
3Şirketimiz.
