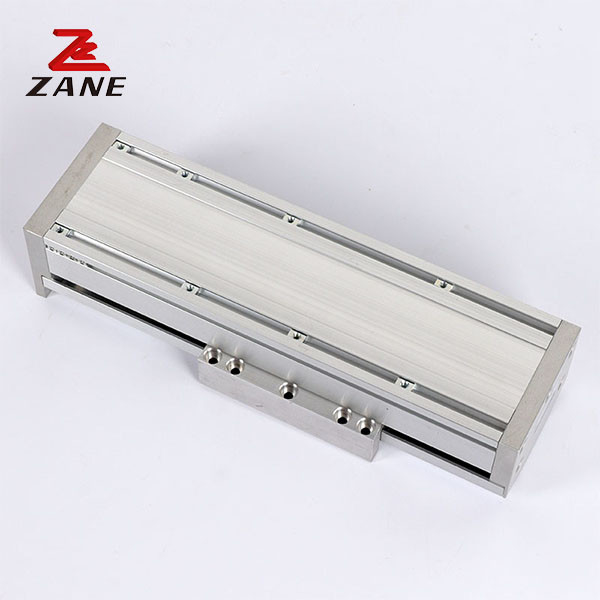

Vidalı Lineer Modül Hareket Platformu ZCH135 3000 Motor Limit Hızı
  • Vidalı Lineer Modül Hareket Platformu ZCH135 3000 Motor Limit Hızı
Vidalı Lineer Modül Hareket Platformu ZCH135 3000 Motor Limit Hızı

Vidalı Lineer Modül Hareket Platformu ZCH135 3000 Motor Limit Hızı

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası ZCH135
Ürün Detayları
Ürün Adı:
Doğrusal Kılavuz Modülü
Model Numarası:
ZCH135
Motor Gücü:
400W
Kurşun vidanın dış çapı:
16,20
Kılavuz vidanın ucu:
5,10,20MM
Azami hız:
250.500.1000
Anma itme:
1470.735.365N
Felç:
100-1200mm
Nominal motor hızı:
3000rpm
Vurgulamak:

400w Vidalı Lineer Modül

,

3000RPM Vidalı Lineer Modül

Ürün Açıklaması

Top vida doğrusal modül Hareket Platformu ZCH135 3000 Motor limit hızı



1Başvuru programı



Lazer endüstrisinde doğrusal kılavuz modülü uygulaması: lazer kesme makinesi, lazer gravür makinesi, lazer kesme makinesi vb.

Yapıştırıcı kaynak endüstrisinde doğrusal kılavuz modülü uygulaması: dağıtım makinesi, lehim makinesi vb.

Doğrusal Kılavuz Modülü uygulaması elektronik makinelerde: yarı iletken makineler, mekanik kol, kaydırıcı platform, ölçüm makinesi, SMT ekipmanları vb.

Doğrusal Kılavuz Modülleri endüstriyel makinelerde kullanılır: plastik makineleri, baskı makineleri, kağıt makineleri, tekstil makineleri, gıda makineleri vb.

Doğrusal Kılavuz Modülleri tıbbi ekipmanlarda, yüksek hızlı taşıma ekipmanlarında vb. kullanılır.





2. ZCH135





Motor gücü 400W
Tekrarlanan konumlandırma doğruluğu Sınıf C ±0,02MM ve Sınıf P ±0,01MM
Kurşun vida dış çapı (a) 16/20
Kurşun vida kurşun ((MM) 5 10 20
Maksimum hız ((MM/SEC) 250 500 1000
Maksimum yük ((KG) seviye 110 90 40
dikey 35 25 10
İsimlendirilmiş itiş gücü ((N) 1470 735 365
Felç (MM) 100-1200 ((50 aralığı)
Motorun nominal hızı ((RPM) 3000



                Vidalı Lineer Modül Hareket Platformu ZCH135 3000 Motor Limit Hızı 0                          Vidalı Lineer Modül Hareket Platformu ZCH135 3000 Motor Limit Hızı 1                              Vidalı Lineer Modül Hareket Platformu ZCH135 3000 Motor Limit Hızı 2

Yatay montaj birimi:MM Duvar montaj birimi:MMDikey montaj birimi:MM

Kurşun Yük ((kg) A B C



5

 60 2150 220 230
80 1460 165 165
110 1095 105 110



10

 30 180 470 430
50 1300 260 240
88 635 125 120
20 10 2160 1120 960
20 1300 580 480
40 790 270 220
Kurşun Yük ((kg) A B C



5

 60 220 220 1540
80 155 180 1150
110 110 116 1000



10

 30 395 450 1440
50 220 220 970
88 135 125 670
20 10 970 1150 1825
20 470 580 960
40 225 280 575
Kurşun Yük ((kg) A C



5

 20 720 720
25 575 575
33 440 440



10

 10 1300 1300
15 865 865
22 625 625
20 4 1730 1730
6 1170 1170
8 875 875



3Şirketimiz.



Jiangsu Zane Makine Teknolojisi Şirketi, yüksek teknoloji şirketlerinin yüksek teknoloji mekanik aktarım ürünleridir.Şirketin 4 şubesi var ve sırasıyla farklı mekanik şanzıman ürünleri araştırma ve pazarlama projelerini yönetmektedir.. Yaklaşık 50 bağımsız fikri mülkiyet hakkına sahiptir. Tayvan YYC raf seviyesinde ajanları, Tayvan Heqing (HAWKKING) doğrusal rehber rayı, top vida,Top vida destek koltuğu,doğrusal kılavuz modülü araştırma ve geliştirme öncüleriZANE modülü, müşterilerin çoğu tarafından sevilen ve güvenilen moduldür. "İyilik ve minnettarlığın hayatı nemlendirdiğini bilmek" Zayn halkı için sonsuz büyüme kaynağıdır.
