Doğrusal Hareket Kılavuzu
>
|
| Menşe yeri | China |
| Marka adı | ZANE |
| Sertifika | CE,ISO |
Doğrusal Hareket Rehberi, düşük bakım, düşük titreşim düzeyi sağlarken yüksek performans ve verimlilik sağlamak için tasarlanmış güvenilir ve hassas bir doğrusal hareket sistemidir.Düşük gürültü seviyesi ve uzun garantiYumuşak ve hassas doğrusal hareketi sağlayan hafif ve son derece dayanıklı bir rehber rayı ile donatılmıştır.Rehber ray, uzun süreli istikrar ve aşınmaya dayanıklılığı sağlayan yüksek kaliteli malzemelerden yapılmıştır.Uzun garanti ve düşük bakım gereksinimleriyle, Lineer Motion Guide, geniş bir yelpazede doğrusal hareket uygulamaları için güvenilir ve ekonomik bir çözüm sunar.Kurulumu ve işletilmesi kolaydır., otomotiv ve havacılıktan tıbbi ve endüstriyel imalatına kadar çok çeşitli endüstriyel uygulamalar için ideal bir seçim haline getirir.Düşük gürültü ve titreşim düzeyi hem iç hem de dış mekan uygulamaları için uygundurRehber rayın düşük ağırlığı kolay montaj ve bakımı sağlarken, uzun garanti huzur sağlar.
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) |
Kaydırma rayları için vidalar sabitlemek boyut |
Temel dinamik sabit yük | Temel sabit yük | İzin verilen statik moment | Ağırlık | |||||||||||||||||||||||||
| Bay KN-m |
Mp kN-m |
Benim kN-m |
Blok Kilo |
kaydırma Kg/m |
|||||||||||||||||||||||||||||
| H | Merhaba. | N | W | B | İki. | C | Li. | L | Ki | Ki | G | Mxl | T | H2 | h3 | w/ | Saat. | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
Marka adı: ZANE

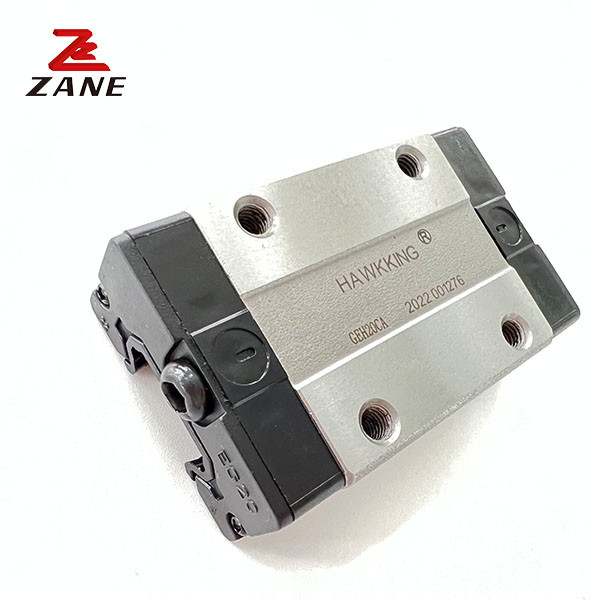

Model Numarası: GEH25CA
Doğum yeri: Çin
Sertifikasyon: CE, ISO
Asgari sipariş miktarı: müzakere
Fiyat: müzakere
Paketleme Ayrıntıları: Standart ihracat kartonu ambalajı, ahşap kasa, koruma için içinde köpük kartonu.
Teslim süresi: Sipariş onaylandıktan sonra en kısa zamanda üç gün
Ödeme Şartları: L/C, T/T
Temel özellikleri:
ZANE'nin Doğrusal Hareket Rehberi Sistemi, müşterilere piyasadaki en yüksek kalite doğrusal rehber, doğrusal rehber ray, doğrusal hareket rehberleri, doğrusal rulman ve doğrusal rulmanlar sunar.Doğrusal hareket kılavuz sistemlerimiz en iyi performansı sunar.Her ürün uzun garanti ve geniş sıcaklık aralığı ile desteklenmektedir.
