| Menşe yeri | China |
| Marka adı | ZANE |
| Sertifika | CE,ISO |
Doğrusal KılavuzlarHareket kontrol uygulamaları için verimli ve uygun maliyetli bir çözüm sağlayan doğrusal hareket sistemleridir.bir taban veya başka bir substrat üzerine monte edilmiş, ve önceden belirlenmiş bir yol boyunca doğrusal bir harekete izin veren doğrusal bir kaydırma kılavuzu.

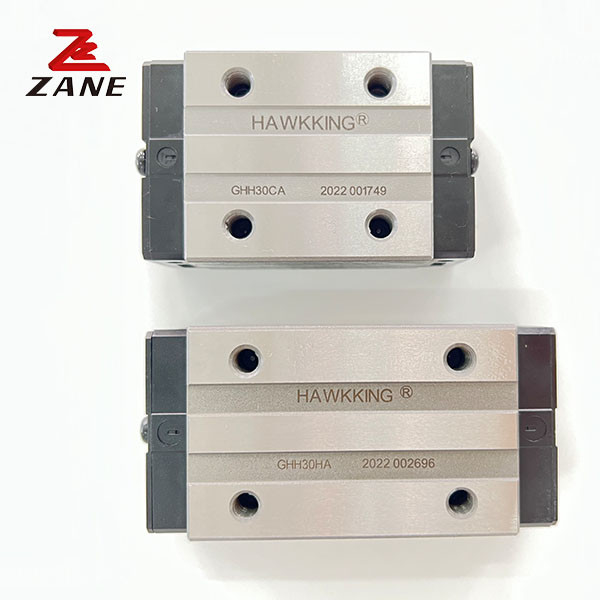

Kılavuz blokları, özel uygulama gereksinimlerini karşılamak için kare ve flange de dahil olmak üzere çeşitli boyutlarda ve şekillerde mevcuttur.Doğrusal kaydırma kılavuzu da yüksek kaliteli paslanmaz çelikten yapılmıştırLineer Guideways, özelleştirilmiş uzunluğu ile çeşitli hareket kontrol uygulamaları için verimli ve uygun maliyetli bir çözüm sunar.
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) | İsimlendirilmiş dinamik yük | İsimli statik yük |
İzin verilen statik moment Kgf*M
(kgf • m) |
Kaydırma rayı bağlama bultunun boyutları (mm) |
||||||||||||||||
| H | Merhaba. | N | W | B | Bl | C | Ben... | L | MxL | Wr | Saat. | D | h | d | P | E | C ((kgf) | C ((kgf) | Bay | MP | Benim... | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
Makine Araçları: Kesme aracı ve iş parçası için kesin doğrusal hareket sağlamak için freze makineleri, tornalar ve öğütücüler gibi makine araçlarında yaygın olarak doğrusal kılavuzlar kullanılır.Bu, işleme işlemlerinde yüksek doğruluk ve tekrarlanabilirlik sağlar.
Otomasyon ekipmanları: Doğrusal kılavuzlar, toplama ve yerleştirme makineleri, konveyör sistemleri ve ambalaj makineleri gibi otomasyon ekipmanlarında kullanılır.Parçaların ve ürünlerin işlenmesi ve konumlandırılması için hassas ve pürüzsüz doğrusal hareket sağlamak için.
Robotik: Doğrusal kılavuzlar, endüstriyel robotlarda, robotun son efektörleri için doğrusal hareket desteği ve rehberlik sağlamak için kullanılır.Bu, robotun doğru bir çizgide doğru ve tekrarlı hareket etmesini sağlar., malzeme işleme, montaj ve denetim gibi çok çeşitli uygulamalar için uygundur.
Tıbbi ekipman: Doğrusal kılavuzlar, ameliyat robotları ve CT tarayıcıları gibi tıbbi ekipmanlarda, enstrümanların ve hasta yataklarının hareketi için kesin ve pürüzsüz doğrusal hareket sağlamak için kullanılır.
Yarım iletken imalatı: Yarım iletken imalat ekipmanlarında, örneğin wafer işleme sistemlerinde, wafer aktarım süreci için hassas doğrusal hareket kontrolü sağlamak için doğrusal kılavuzlar kullanılır.Bu, yarı iletken üretiminde yüksek verimi ve kaliteyi sağlamak için çok önemlidir..
Havacılık ve savunma: Doğrusal kılavuzlar uydu sistemleri ve füze kılavuzlama sistemleri gibi havacılık ve savunma uygulamalarında kullanılır.Kritik bileşenler için hassas ve istikrarlı doğrusal hareket kontrolü sağlamak için.
