| Place of Origin | China |
| Marka adı | ZANE |
| Sertifika | CE,ISO |
| Model Number | GMH9CA |
Lineer Guideways, yüksek hızlı, düşük gürültü seviyesi uygulamaları için tasarlanmış üstün bir doğrusal hareket rulmanı ve doğrusal kaydırma kılavuz sistemidir.Sistem geniş bir çalışma sıcaklık aralığına sahiptir ve hem kare hem de flens montaj türlerinde mevcuttur.Dayanıklı paslanmaz çelikten yapılmış olan doğrusal hareket sistemi son derece güvenilirdir ve pürüzsüz, verimli ve hassas bir doğrusal hareket sağlar.ve çeşitli endüstriyel ürünlerde kullanılmak için uygundur.Doğrusal kılavuzlar yüksek düzeyde doğruluk ve tekrarlanabilirlik sağlar, bu da onları hassasiyeti gerektiren uygulamalar için mükemmel bir seçim haline getirir.Çok çeşitli boyutlar ve yapılandırmalar ile, doğrusal kılavuzlar tüm doğrusal hareket uygulamaları için ideal bir seçimdir.
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) | İsimlendirilmiş dinamik yük | İsimli statik yük |
İzin verilen statik moment Kgf*M
(kgf • m) |
Kaydırma rayı bağlama bultunun boyutları (mm) |
||||||||||||||||
| H | Çeviri: | N | W | B | Bl | c | L1 | L | MxL | Wr | Saat. | D | h | d | P | E | C ((kgf) | C ((kgf) | Bay | Mp | Benim... | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | Ml. 6x1. 3 | 3 | 2.6 | - | - | Ml. 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||

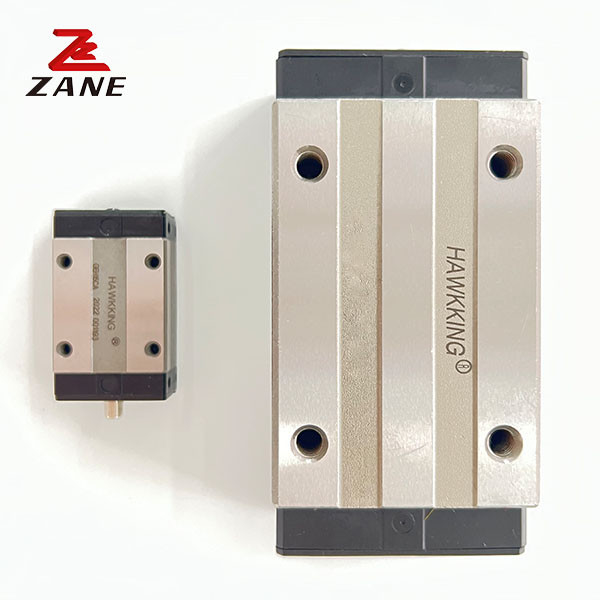

ZANE'nin GMH9CA doğrusal kılavuzları, çok çeşitli uygulamalar için doğrusal hareket çözümleri sunan yüksek performanslı doğrusal hareket bileşenleridir.düşük bakım ve dayanıklı GMH9CA doğrusal kılavuzlar üstün performans sunar, geniş bir çalışma sıcaklık aralığı ve özelleştirilmiş bir yükseklik. Doğrusal Rehberlik Yolları güvenilir, pürüzsüz ve doğru doğrusal hareket sağlar ve doğrusal otomasyon sistemlerinde yaygın olarak kullanılır,CNC alet makineleri ve diğer endüstrilerAyrıca, yüksek hassasiyetli, düşük gürültülü, yüksek sesli, yüksek performanslı ve yüksek performanslı bir sistem için doğrusal kaydırma kılavuzları, doğrusal hareket bileşenleri ve doğrusal hareket bileşenleri gibi diğer doğrusal hareket bileşenleriyle birlikte kullanılabilir.Yüksek verimlilik ve düşük bakım operasyonu.
