YYC Kremayer ve Pinyon
>
|
| Menşe yeri | Çin |
| Marka adı | YYC |
| Sertifika | CE,ISO |

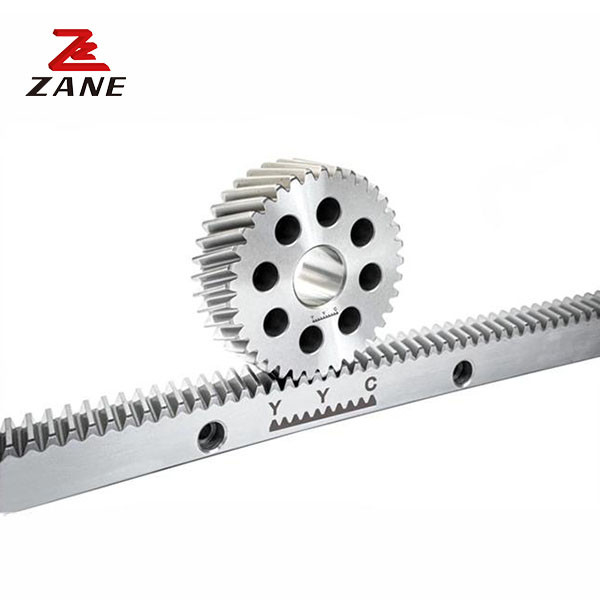

YYC Rack and Pinion, doğrusal hareket için idealdir.Bu sistem, pinion olarak bilinen yuvarlak veya spiral bir dişliden ve rak olarak bilinen doğrusal bir dişliden oluşur.Pinin, pininin rotasyon hareketini doğrusal harekete dönüştürmesine izin veren, rakın dişleriyle ağızlaşan küçük bir dişli.Rack ve pinion tahrik sistemi birkaç dişe sahiptir (60) ve daha fazla dayanıklılık ve performans için freze ve öğütülen S50C malzemesinden yapılmıştırSistem hafif (2,1 kg) olmak için tasarlanmıştır ve HRC 50-55° sertliğe sahiptir.Bu hassas tasarımlı rak ve pinion sürücü sistemi, diğer rak ve pinion sürücü türlerine kıyasla üstün doğruluk ve tekrarlanabilirlik sağlar, Rack-and-Pinion-Gearing ve Rack-and-Pinion-Systems.
| Kod |
Modül |
L | L2 | Diş sayısı | B | A0 | Al | D 1 | Delik sayısı | A | Dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
KG | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1Yüksek hassasiyet: YYC rak ve pinion, yüksek hassasiyetli iletim gereksinimlerinin uygulama senaryolarını karşılayabilen yüksek hassasiyetli iletim sağlayabilir.
2Yüksek sertlik: YYC rafı ve pinion, yüksek sertliğe sahip yüksek dayanıklı malzemelerden yapılır, transmisyonun istikrarını ve doğruluğunu sağlamak için büyük torklara dayanabilir.
3. Düşük gürültü: YYC raf ve pinion hassas işleme teknolojisini benimser, düşük gürültü seviyesine sahiptir ve yüksek hızda hareket ederken belirgin gürültü üretmez.
4.Uzun ömür: YYC rak ve pinion, uzun bir hizmet ömrüne sahip ve bakım ve değiştirme maliyetini azaltan yüksek kaliteli malzemeler ve hassas işleme teknolojisini benimser.
5.Kolay bakım: YYC raf ve pinion yapısı basittir, bakımı ve değiştirilmesi kolaydır, bu da bakım maliyetlerini ve duraklama süresini azaltabilir.
