YYC Kremayer ve Pinyon
>
|
| Menşe yeri | Çin |
| Marka adı | YYC |
| Sertifika | CE,ISO |

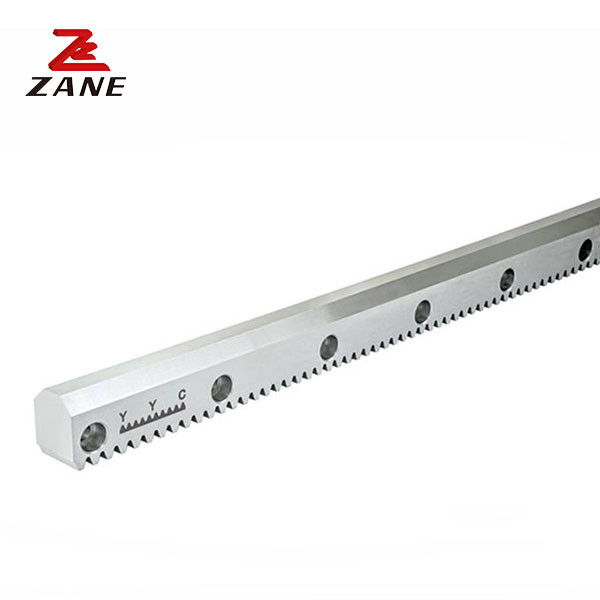

YYC Rack and Pinion, dayanıklılık ve işlevselliği birleştiren yüksek performanslı bir Rack-and-Pinion-Gear'dır. Endüstriyel ve imalat uygulamalarında yaygın olarak kullanılır.Rack-and-Pinion-Unit DIN 5 standartlarına uygun olarak üretilmiş ve yüksek kaliteli malzemelerden yapılmıştırÜrün, en yüksek doğruluğu ve performansı sağlamak için tasarlanmıştır.YYC Rack and Pinion maksimum verimlilik ve güvenilirlik için tasarlanmıştır, çeşitli endüstriyel ve üretim uygulamaları için ideal bir seçim haline getirir.
| Kod |
Modül |
L | L2 | Diş sayısı | B | A0 | Al | D 1 | Delik sayısı | A | Dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
KG | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| CHTGH01510-DIN5 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| CHTGH02510-DIN5 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| CHTGH06010-DIN5 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1.Makine Aracı: Orijinal YYC rak ve pinion, freze makineleri, sondaj makineleri, tornalar vb. gibi makine aletlerinde çeşitli aktarım sistemleri için kullanılabilir.Yüksek hassasiyet ve yüksek güvenilirlik iletim performansı sağlayabilir.
2Otomasyon ekipmanları: Orijinal YYC rak ve pinion, robotlar, otomatik üretim hatları vb. gibi çeşitli otomasyon ekipmanlarının aktarım sisteminde kullanılabilir.Yüksek hassasiyet ve yüksek verimlilik hareket kontrolü sağlayabilir.
3.Yazdırma makineleri: Orijinal YYC rak ve pinion, baskı tekerlekleri, aktarım cihazları vb. gibi baskı makinelerinin aktarım sisteminde kullanılabilir.Istikrarlı ve doğru aktarım performansı sağlayabilir.
4.Tekstil makineleri: orijinal YYC rak ve çubuk, dokuma makinesi, iplik makinesi vb. gibi tekstil makinelerinin aktarım sisteminde kullanılabilir.Yüksek hassasiyet ve yüksek verimlilik hareket kontrolü sağlayabilir.
5.Paketleme makineleri: orijinal YYC rafı ve çubuğu, mühürleme makineleri, etiketleme makineleri vb. gibi paketleme makinelerinin aktarım sisteminde kullanılabilir.Istikrarlı ve doğru aktarım performansı sağlayabilir.
