Doğrusal Hareket Kılavuzu
>
|
| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE,ISO |

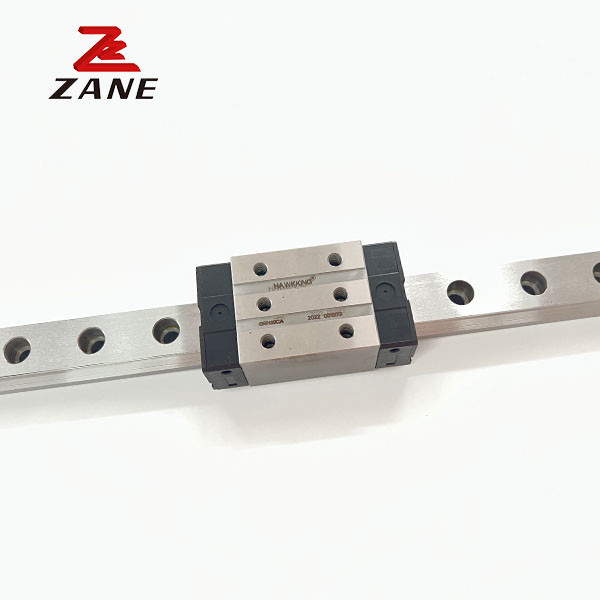

GR serisi doğrusal kılavuzluk, çelik toplar yerine yuvarlama elemanı olarak bir ruloya sahiptir.
Rol seri süper yüksek sertlik ve çok yüksek yük kapasiteleri sunar. GR serisi doğrusal rehber rayı 45 derece temas açısı ile tasarlanmıştır.Doğrusal temas yüzeyinin esnek deformasyonu, yükleme sırasında büyük ölçüde azalır ve böylece 4 yük yönünün hepsinde daha büyük sertlik ve daha yüksek yük kapasiteleri sunar.GR serisi, yüksek hassasiyetli üretim sağlayan ve daha uzun hizmet ömrü elde eden yüksek performansı vardır.
Dört yönde (yukarı/aşağı/sağ/sol) aynı yükü ve kurulum hatası yeteneğini absorbe etmek için kendi kendine hizalama özelliğine sahiptir.
Bir tür yuvarlama kılavuzu olarak doğrusal kaydırma rayı, kaydırıcıda sonsuz kaydırma dolaşımı çelik topu ve kaygan yol arasındaki güçle çalıştırılır.kaygan kurs yük platformu boyunca kolayca yüksek hassasiyetli doğrusal hareket yapabilirsiniz.
Bir tür yuvarlama kılavuzu olarak doğrusal kaydırma rayı, kaydırıcıda sonsuz kaydırma dolaşımı çelik topu ve kaygan yol arasındaki güçle çalıştırılır.kaygan kurs yük platformu boyunca kolayca yüksek hassasiyetli doğrusal hareket yapabilirsiniz.
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) |
Kaydırma rayları için vidalar sabitlemek boyut
|
Temel dinamik sabit yük | Temel sabit yük | İzin verilen statik moment | Ağırlık | |||||||||||||||||||||||||
| Anne! kN-m |
Mp kN-m |
Benim... kN-m |
Blok Kilo |
kaydırma kg/m |
|||||||||||||||||||||||||||||
| H | H₁ | N | W | B | B₁ | C | C₁ | L₁ | L | K₁ | K₂ | G | M | T | T₁ | H₂ | H₃ | Wg | Hg | D | h | d | P | E | (mm) | C (((kN) | C₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1Yüksek hassasiyet: Rehber rayın üretim hassasiyeti son derece yüksektir ve mikron seviyesine ulaşabilir.hareketli parçaların doğrusal hareketi ve istikrarını iyi koruyabilmesi için.
2İyi aşınma direnci: rehber ray malzemeleri genellikle yüksek sertlik, yüksek dayanıklılık ve aşınmaya dayanıklı malzemelerden yapılır, örneğin çelik, bakır, alüminyum, titanyum vb.rehber rayın uzun süreli hizmet ömrünü sağlayabilecek.
3Güçlü yük direnci: rehber ray büyük eksenel ve radyal yüklere dayanabilir ve makinelerin ve ekipmanların çeşitli özelliklerinin gereksinimlerini karşılayabilir.
4Yüksek sertlik: Rehber rayın sertliği iyidir, bu da dış tork ve bükme kuvvetine etkili bir şekilde direnir ve hareket eden parçaların istikrarını sağlar.
5Düz hareket: Rehber rayın yüzeyi özel olarak tedavi edilir, sürtünme katsayısı küçüktür, hareket istikrarlıdır ve durgunluğa ve sürtünme kaybına neden olmak kolay değildir.
