| Menşe yeri | ÇIN |
| Marka adı | HAWKKING |
| Sertifika | CE，ISO |
| Model numarası | SCR1610 |

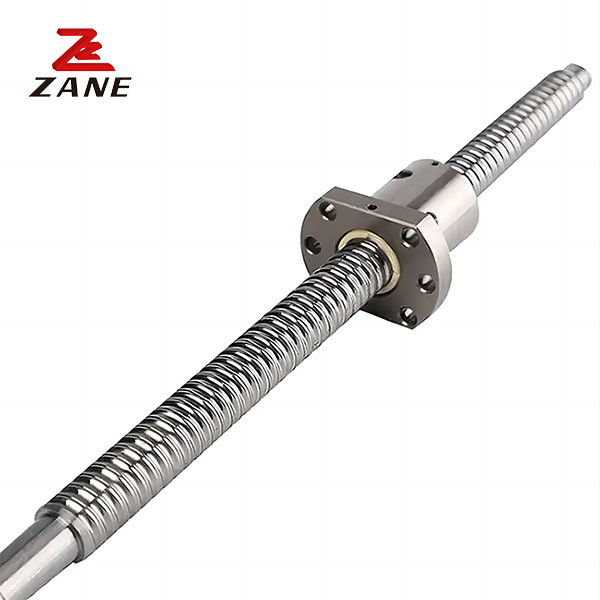

SCR1610 Özel Uzunluklu Top Vuruşu Hırpalanmış İpek Top Vuruşu Fındıklı
SCR1605 SCR1610 SCR1616 SCR2020 SCR2505 SCR2510 SCR2525 serisi top vidaları
SCR serisi, yüksek pürüzsüzlük, yüksek sertlik, yüksek dayanıklılık ve güçlü toz geçirmezlik özelliklerine sahiptir.
tasarımı, SCR serisini küçük çalışma ortamlarına uygulanabilir hale getirir.
Fındık boyutu tablosu
| Model | Dış çapı | kurşun | Çelik top çapı | Fındık boyutu | Mermi kuyrukları | Dinamik nominal yük | Statik nominal yük |
katı kgf/μm |
|||||||
| d | Ben... | Evet. | D | A | B | L | W | H | X | Q | n | Ca | Koa | k | |
| 01204-T4 | 12 | 4 | 2.5 | 24 | 40 | 10 | 40 | 32 | 30 | 4. 5 | - | 4x1 | 902 | 1884 | 26 |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 48 | 10 | 40 | 38 | 40 | 5.5 | M6 | 4x1 | 973 | 2406 | 32 |
| 01605-T3 | 5 | 3.175 | 28 | 48 | 10 | 42 | 38 | 40 | 5.5 | M6 | 3x1 | 780 | 1168 | 32 | |
| 01605-T4 | 5 | 3.175 | 28 | 48 | 10 | 50 | 38 | 40 | 5. 5 | M6 | 4x1 | 1380 | 3052 | 32 | |
| 01610-T3 | 10 | 3.175 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 | M6 | 3x1 | 1103 | 2401 | 26 | |
| 02004-T4 | 20 | 4 | 2.381 | 36 | 58 | 10 | 42 | 47 | 44 | 6.6 | M6 | 4x1 | 1066 | 2987 | 38 |
| 02005-T4 | 5 | 3. 175 | 36 | 58 | 10 | 51 | 47 | 44 | 6. 6 | M6 | 4x1 | 1551 | 3875 | 39 | |
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 62 | 10 | 42 | 51 | 48 | 6.6 | M6 | 4x1 | 1180 | 3795 | 43 |
| 02505-T4 | 5 | 3.175 | 40 | 62 | 10 | 51 | 51 | 48 | 6.6 | M6 | 4x1 | 1724 | 4904 | 45 | |
| 02506-T4 | 6 | 3. 969 | 40 | 62 | 10 | 54 | 51 | 48 | 6.6 | M6 | 4x1 | 2318 | 6057 | 47 | |
| 02508-T4 | 8 | 4. 762 | 40 | 62 | 10 | 63 | 51 | 48 | 6.6 | M6 | 4x1 | 2963 | 7313 | 49 | |
| 02510-T4 | 10 | 4. 762 | 40 | 62 | 12 | 85 | 51 | 48 | 6.6 | M6 | 4x1 | 2954 | 7295 | 50 | |
| 03204-T4 | 32 | 4 | 2. 381 | 50 | 80 | 12 | 44 | 65 | 62 | 9 | M6 | 4x1 | 1296 | 4838 | 51 |
| 03205-T4 | 5 | 3. 175 | 50 | 80 | 12 | 52 | 65 | 62 | 9 | M6 | 4x1 | 1922 | 6343 | 54 | |
| 03206-T4 | 6 | 3. 969 | 50 | 80 | 12 | 57 | 65 | 62 | 9 | M6 | 4x1 | 2632 | 7979 | 57 | |
| 03208-T4 | 8 | 4. 762 | 50 | 80 | 12 | 65 | 65 | 62 | 9 | M6 | 4x1 | 3387 | 9622 | 60 | |
| 03210-T4 | 10 | 6. 350 | 50 | 80 | 12 | 90 | 65 | 62 | 9 | M6 | 4x1 | 4805 | 12208 | 61 | |
| 04005-T4 | 40 | 5 | 3. 175 | 63 | 93 | 14 | 55 | 78 | 70 | 9 | M8 | 4x1 | 2110 | 7988 | 63 |
| 04006-T4 | 6 | 3. 969 | 63 | 93 | 14 | 60 | 78 | 70 | 9 | M6 | 4x1 | 2873 | 9913 | 66 | |
| 04008-T4 | 8 | 4. 762 | 63 | 93 | 14 | 67 | 78 | 70 | 9 | M6 | 4x1 | 3714 | 11947 | 70 | |
| 04010-T4 | 10 | 6. 350 | 63 | 93 | 14 | 93 | 78 | 70 | 9 | M8 | 4x1 | 5399 | 15500 | 73 | |
| 05010-T4 | 50 | 10 | 6. 350 | 75 | 110 | 16 | 93 | 93 | 85 | 11 | M8 | 4x1 | 6004 | 19614 | 85 |
| 05020-T4 | 20 | 7. 144 | 75 | 110 | 16 | 138 | 93 | 85 | 11 | M8 | 4x1 | 7142 | 22588 | 94 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 125 | 18 | 98 | 108 | 95 | 11 | M8 | 4x1 | 6719 | 25358 | 99 |
| 06320-T4 | 20 | 9. 525 | 95 | 135 | 20 | 149 | 115 | 100 | 13.5 | M8 | 4x1 | 11444 | 36653 | 112 | |
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 145 | 20 | 98 | 125 | 110 | 13.5 | M8 | 4x1 | 7346 | 31953 | 109 |
| 08020-T4 | 20 | 9. 525 | 125 | 165 | 25 | 154 | 145 | 130 | 13.5 | M8 | 4x1 | 12911 | 47747 | 138 | |
| 10020-T4 | 100 | 20 | 9. 525 | 150 | 202 | 30 | 180 | 170 | 155 | 17.5 | M8 | 4x1 | 14303 | 60698 | 162 |
Top vida iç dönüş serisinin özelliği
1İç dönüş tasarımı daha fazla yer tasarrufu sağlar.
2Yüksek doğruluk garantili.
3. ince besleme, 0.1μm içinde kontrol edilebilir.
4Geri tepki yok, yüksek sertlik.
