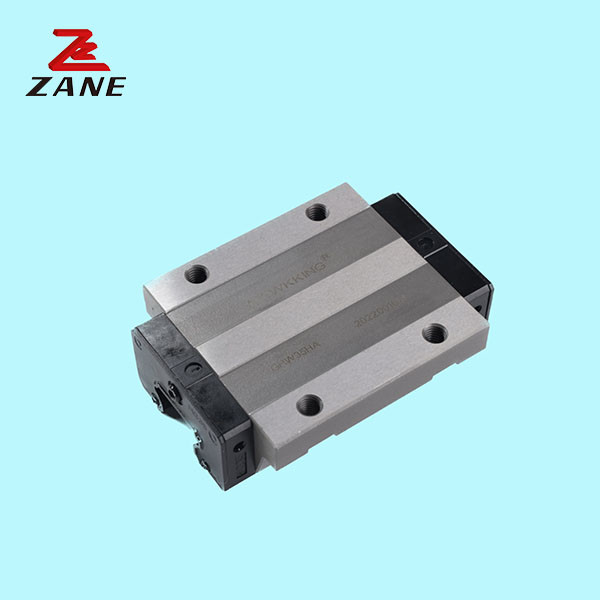

Dağıtım Makinesi için GMH Serisi Lineer Kılavuz Slayt 5mm Yüksek Hassasiyet
  • Dağıtım Makinesi için GMH Serisi Lineer Kılavuz Slayt 5mm Yüksek Hassasiyet
  • Dağıtım Makinesi için GMH Serisi Lineer Kılavuz Slayt 5mm Yüksek Hassasiyet
Dağıtım Makinesi için GMH Serisi Lineer Kılavuz Slayt 5mm Yüksek Hassasiyet

Dağıtım Makinesi için GMH Serisi Lineer Kılavuz Slayt 5mm Yüksek Hassasiyet

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Ürün Detayları
Ürün Adı:
lineer kılavuz rayı
Koşu modu:
hareketli
Kılavuz Ray Genişliği:
3/5/7/9/12/15/20mm
Kızak Rayının Uzunluğu:
40-250mm/15mm Aralık
kombinasyon yüksekliği:
4-20mm
Kızak Ray yüksekliği:
1-5mm
Uygulama:
makine
türü:
Doğrusal Hareket Kızağı
Vurgulamak:

GMH Serisi Lineer Kılavuz Slide

,

Dağıtım makinesi için Lineer Kılavuz Slide

,

5mm yüksek hassasiyetli lineer raylar

Ürün Açıklaması

Hızlı Mini Doğrusal Demiryolu Kılavuzu GMH Serisi dağıtım makinesi için kaydırma araba blokları



Ürün Tanımı

  • [Kolay yüklenir]Standard MGN12 doğrusal ray. Genişi 12mm, Kalınlığı 8mm. Önceden delinen 3.5mm montaj deliği ile. Montaj delikleri metriktir. Aralık 25mm'dir.Bu doğrusal raylar M3 * 8mm cıvatalar ve T fındıklar kullanmak için varsayılan.
  • [Yüksek Kaliteli Malzeme]Lineer ray çok sert paslanmaz çelikten yapılır, güçlü sertlik, yüksek hassasiyet ve pas direnci özelliklerine sahiptir.,Her yönde yükü taşıyabilir.



2-7-1 GMH-CA/GMH-HA/GMH-SA



Model Kombinasyon boyutu (mm) Blok boyutu ((mm) Kaydırma rayı boyutu ((mm) İsimlendirilmiş dinamik yük İsimli statik yük

İzin verilen statik moment

Kgf*M





(kgf • m)

Kaydırma rayı bağlama bultunun boyutları

(mm)
H Çeviri: N W B Bl c L1 L MxL Wr Saat. D h d P E C ((kgf) C ((kgf) Bay Mp Benim...
GMH3CA 4 1 2.5 8 - - 3.5 6.7 11.5 Ml. 6x1. 3 3 2.6 - - Ml. 6 10 5 19 32 0. 06 0. 04 0. 04 M1.6xL
GMH3HA 5.5 10.7 15.5 M2xl 3 3 30 58 0.09 0.11 0. 11
GMH5CA 6 1 3.5 12 8 2 - 9.6 16 M2xl. 5 5 3.7 3.6 0.8 2.4 15 7.5 34 56 0.17 0.1 0.1 M2X6
GMH5HA 8 - 12.6 19 45 92 0. 24 0.21 0.21
GMH7CA 8 1.5 5 17 12 2.5 8 14.3 23.5 M2x2. 5 7 5 4.2 2.3 2.4 15 7.5 100 127 0.48 0. 29 0. 29 M2X6
GMH7HA 12 21.6 31 140 200 0. 78 0.9 0.49
GMH7SA - 9.6 19 96 116 0. 42 0.18 0.15
GMH9CA 10 2 5.5 20 15 2.5 10 20.8 30 M3x3 9 6 6 3.5 3.5 20 10 190 260 1.2 0. 75 0. 75 M3X8
GMH9HA 15 30.9 40.5 260 410 2 1.9 1.9
GMH9SA - 11.9 21.5 120 151 0.7 0.3 0. 24
GMH12CA 13 3 7.5 27 20 3.5 15 21.6 34 M3x3. 5 12 8 6.5 4.5 3.5 25 12.5 290 400 2.6 1.4 1.4 M3X8
GMH12HA 20 32 44 380 600 3.9 3.7 3.7
GMH12SA - 13 25 225 243 1.5 0. 53 0.46
GMH15CA 16 4 8.5 32 25 3.5 20 27.9 42 M3x4 15 10 6.5 4.5 3.5 40 20 470 570 4.6 2.2 2.2 M3X10
GMH15HA 25 42.8 57 650 930 7.5 5.9 5.9
GMH15SA - 17.7 32 356 397 3.1 1.2 1
GMH20CA 20 5 10 10 30 5 25 34.6 50 M4x6 20 11 9.5 5.5 6 60 30 678 926 9.4 5.4 4.5 M5X14
GMH20HA 30 52.3 68 868 1316 13.4 10.4 8.7
GMH20SA - 22.3 38 467 540 5.5 2 1.7


Dağıtım Makinesi için GMH Serisi Lineer Kılavuz Slayt 5mm Yüksek Hassasiyet 0
