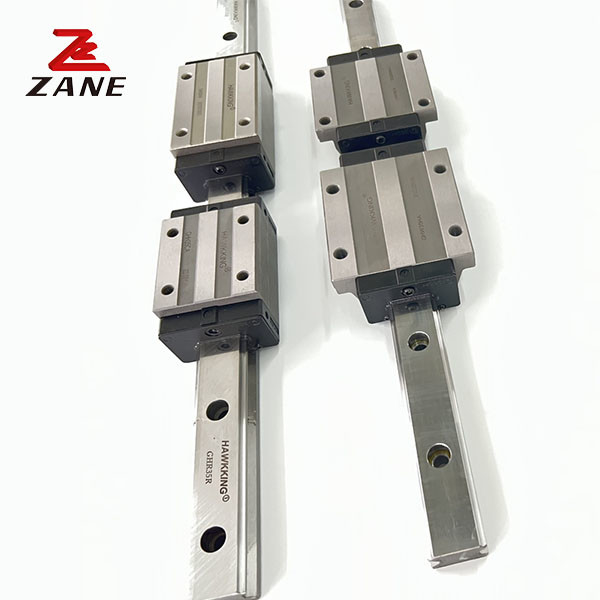

Bloklu Ağır Hizmet Lineer Sürgü Rayları
  • Bloklu Ağır Hizmet Lineer Sürgü Rayları
Bloklu Ağır Hizmet Lineer Sürgü Rayları

Bloklu Ağır Hizmet Lineer Sürgü Rayları

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası ZANE-GEW
Ürün Detayları
Ürün Adı:
Mini Lineer Ray Kılavuzu
Malzeme:
Çelik
Türü:
doğrusal kılavuz ve taşıma bloğu
Uzunluk:
İhtiyaca göre kesim
Uygulama:
makine
Özellik:
HIWIN ile değiştirilebilir
Standart:
CE, RoHS
Uygulama:
Cnc İşleme Parçaları
Vurgulamak:

GEW15CA ağır hizmet tipi lineer kızak rayları

,

bloklu ağır hizmet tipi lineer kızak rayları

,

ROHS cnc lineer kılavuz rayı

Ürün Açıklaması

GEW15CA doğrusal kılavuzlama yolu bloklu doğrusal kılavuzlama rayı montajı



Doğrusal kılavuzlar, akıcılar veya top vidaları gibi doğrusal hareket tahrik elemanlarıyla birlikte yüklerin konumlandırılması için hassas bir kılavuzlama fonksiyonu sağlar.Doğrusal yelpazemizde hassas ray kılavuzları da var., çeşitli profilli ray rehberleri ve doğrusal küre rulmanları, ayrıca hassas şaftlı üniteler.endüstriyel veya ofis ortamlarında neredeyse her kesin hareket uygulaması mümkündürYüksek ürün standardizasyonu, en düşük sürtünme veya gürültü emisyonu talebi olan uygulamalar için bile yüksek kaliteli bileşenler sağlar.



Model Kombinasyon boyutu (mm) Blok boyutu ((mm) Kaydırma rayı boyutu ((mm)

Kaydırma rayları için vidalar sabitlemek

boyut

 Temel dinamik sabit yük Temel sabit yük İzin verilen statik moment Ağırlık
Bay KN-m

Mp

kN-m

 Benim kN-m

Blok

Kilo

kaydırma

Kg/m
H Merhaba. N W B İki. C L1 L Ki K2 G M T Ti H2 h3 Wr Saat. D h d P E (nnn) C (((kN) Co ((kN)
GEW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5/φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.12 1.25
GEW15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.21
GEW20SA 28 6 19.5 59 49 5 - 29 50 18.75 415 12 M6/φ5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.19 2.08
GEW20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.32

GEW25SA

GEW25CA

 33 7 25 73 60 6.5 一 35.5 59.1 21.9 4.55 12 M8/φ7 g 10 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.35 2.67
35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.59
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10/φ9 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 1.04
GEW35SA 48 11 33 100 82 9 - 45 75 28.5 7 7 M10/φ9 10 13 &5 &5 34 27.5 14 12 9 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW35CA 50 78 108 20 23.70 47.46 0.68 0.55 0.55 1.04

Bloklu Ağır Hizmet Lineer Sürgü Rayları 0
