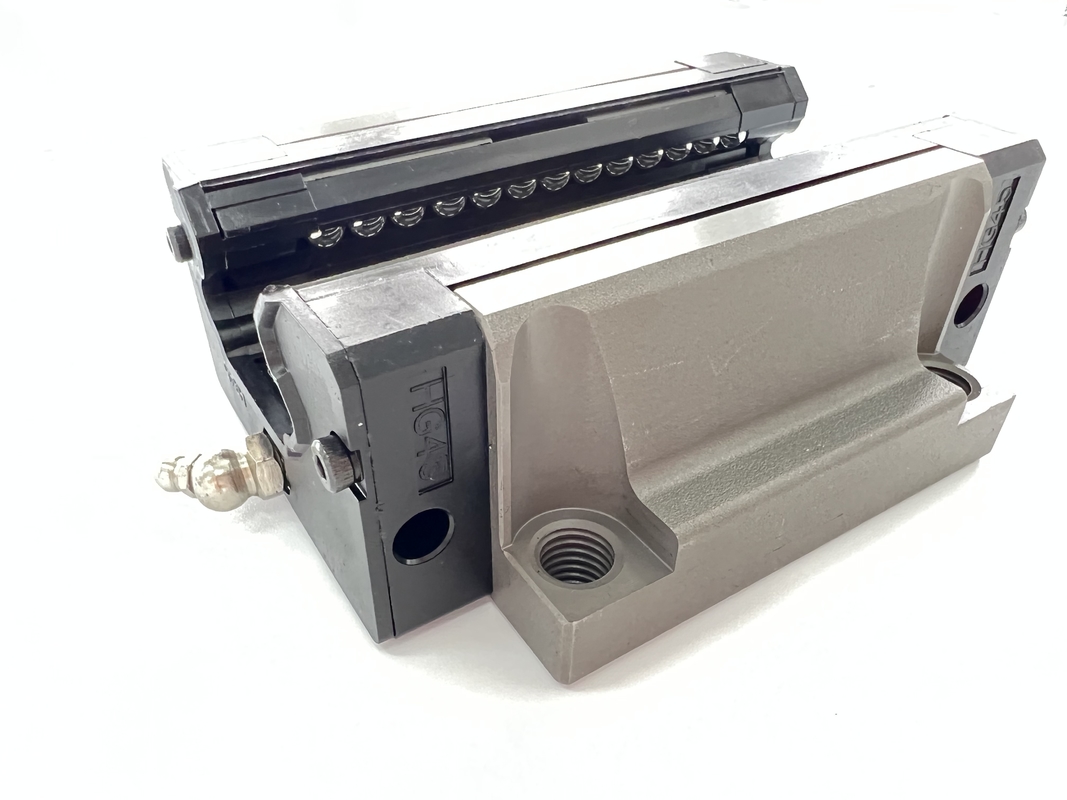

CNC Makinesi için Lineer Kılavuz Slayt
  • CNC Makinesi için Lineer Kılavuz Slayt
CNC Makinesi için Lineer Kılavuz Slayt

CNC Makinesi için Lineer Kılavuz Slayt

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası ZANE-ghw
Ürün Detayları
Ürün adı:
Mini Lineer Ray Kılavuzu
Malzeme:
Paslanmaz çelik
Model numarası:
HGW20CA,HGW2CHA
Ana bileşenler:
lineer kılavuz ray
Yağlama:
Gres, yağ
Verim:
Yüksek hassasiyetli düşük gürültü
lineer kılavuz tipi:
W tipi veya H tipi veya R tipi
Engellemek:
standart veya flanş
Kılavuz genişliği:
15mm--65mm
Vurgulamak:

hgw15 Lineer Kılavuz Slayt

,

cnc makinesi için Lineer Kılavuz Slayt

,

hgw20 lineer slayt bloğu

Ürün Açıklaması

hgw15 hgw20 lineer kılavuz rayı rulman kaydırıcılar cnc makinesi için



Lineer kızak uygulaması:

* 1. İşleme merkezi
* 2.Makine araçları,
* 3.Hassas işleme
* 4.Ağır kesici takımlar,
* 5.Mermer kesme makinası
* 6. öğütücü
* 7.Enjeksiyon makinesi
* 8. yumruk
* 9.Otomasyon cihazları



modeli Kombinasyon boyutu (mm) Blok boyutu (mm) Slayt rayı boyutu (mm)

Kayar raylar için sabitleme cıvataları
boyut

 Temel dinamik sabit yük Temel sabit sabit yük İzin verilen statik moment ağırlık
Bay kN-m

Mp
kN-m

 benim kN-m

engellemek
kilogram

kayma
kg/m
H Merhaba N W B Bi c sen L KL G M (A/B) T Ti h2 h3 wr Saat D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4,5 6 8.9 3,95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120,4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


CNC Makinesi için Lineer Kılavuz Slayt 0CNC Makinesi için Lineer Kılavuz Slayt 1
