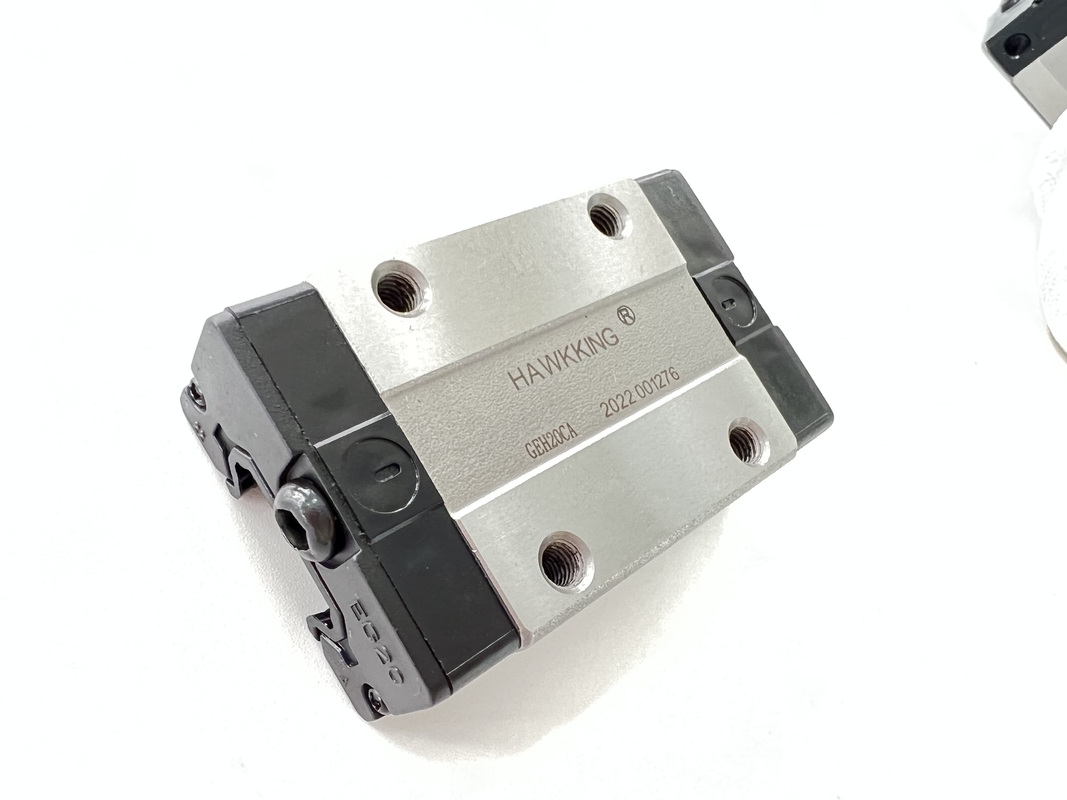

Yüksek Sertlik Yüksek Hassasiyetli Lineer Raylar

Ürün Detayları

Ürün adı:

lineer kılavuz ray

Renk:

şerit ve siyah Lineer Kılavuz

Doğrusal kılavuz uygulaması:

CNC makinesi, elektrikli makine, torna tezgahları, tıbbi ekipman

Kılavuz uzunluğu:

6000mm veya özelleştirilebilir

Tip:

Doğrusal Hareket Kızağı

modeli:

GEH25SA GEH25CA

Başvuru:

CNC makinesi, otomatik sistem

Vurgulamak:

Yüksek sertlikte yüksek hassasiyetli lineer raylar

GEH25SA yüksek hassasiyetli lineer raylar

Ürün Açıklaması

Ayırma Tipi Kaydırıcı Doğrudan Satış Oem GEH25SA GEH25CA

İsim	Lineer Kılavuz Ray/Lineer Kılavuz Ray Bloğu
Tip	Otomatik ekipman yüksek hızlı iletim cihazı
kombinasyon	En az 100 mm lineer ray + 1 adet kızak bloğu
Malzeme	Krom/Rulman/Paslanmaz çelik
Kılavuz Boyutu	4m veya özel gereksinim
Renk	Kırmızı veya siyah veya gümrük gereksinimleri
Şekil	Dikdörtgen
Etki	1. Paralellik ve yüksek hassasiyet 2. Kaydırıcı ve kılavuz ray değiştirilebilir, maliyet tasarrufu sağlar 3. Her yöne yüksek sertlik 4. Sürtünmeyi azaltın
Paketleme	1.PE torba, darbeye dayanıklı kabarcık çanta, ihracat standart karton, ahşap kutu 2. Müşterinin özel gereksinimlerine göre

modeli	Kombinasyon boyutu (mm)			Blok boyutu (mm)													Slayt rayı boyutu (mm)							Kayar raylar için sabitleme cıvataları boyut	Temel dinamik sabit yük	Temel sabit sabit yük	İzin verilen statik moment				ağırlık
																											Bay kN-m	Mp kN-m		benim kN-m	engellemek kilogram		kayma Kg/m
	H	Merhaba	N	W	B	Bi	C	Li	L	Ki	Ki	G	Mxl	T	H2	h3	w/	Saat	D	h	d	P	E	(mm )	C(kN)	Co(kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0,41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0,68		0,55	0,55	0,76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0,69	0,69	1.13
