Haddelenmiş Vidalı Mil
>
|
| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |
| Model numarası | TRSTYPE |

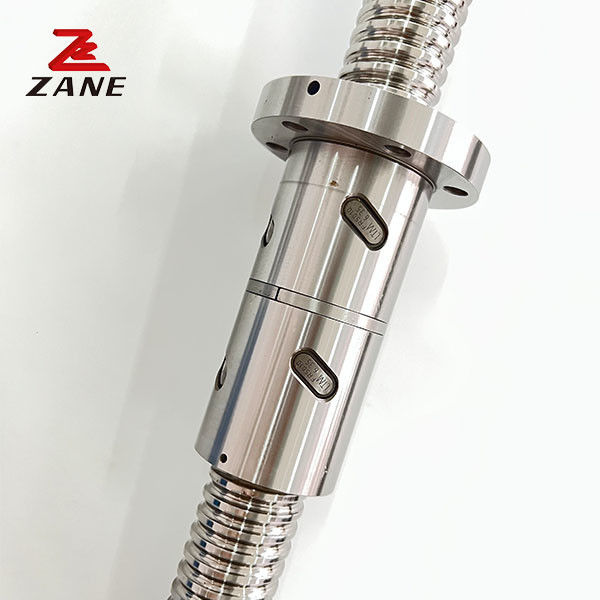

3D yazıcı TRSTYPE için yüksek hassasiyetli toprak top vida
Bir top vida, küçük sürtünme ile rotasyon hareketini doğrusal harekete çeviren mekanik bir doğrusal aktüatördür.Bir telli şaft, hassas bir vida olarak hareket eden top rulmanları için sarmal bir yarış yolu sağlarYüksek itiş yüklerine uygulayabilmelerinin yanı sıra, bunu en az iç sürtünme ile yapabilirler.Yakın toleranslara yapılmışlar ve bu nedenle yüksek hassasiyetin gerekli olduğu durumlarda kullanılmak için uygundurlar.Top montajı dümene göre çalışırken, iğneli şaft vida rolünde.
| Model | Dış çapı | kurşun | Çelik top çapı | Fındık boyutu | Mermi kuyrukları | Dinamik nominal yük | Statik nominal yük |
katı kgf/ μm |
|||||||
| d | Ben... | Evet. | D(g6) | A | B | L | LI | N | L2 | Q | n | Ca | Koa | k | |
| 0082. 5-B1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 2. 5x1 | 189 | 381 | 11 |
| 01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 3. 5x1 | 277 | 664 | 17 |
| 01004-B1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 2. 5x1 | 400 | 754 | 14 | |
| 01204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
| 01205-C1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 3. 5x1 | 801 | 1644 | 24 | |
| 01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl. 5P | 10 | 35 | 13 | 3 | - | 3. 5x1 | 804 | 1803 | 26 | |
| 01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. 5P | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
| 01605-T3 | 5 | 3.175 | 32.5 | M26xl. 5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
| 02005-T3 | 20 | 5 | 3.175 | 38 | M35xl. 5P | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
| 02505-T3 | 25 | 5 | 3. 175 | 43 | M40xl. 5P | 19 | 69 | 32.11 | 3 | 8 | M6 | 1x4 | 1724 | 4904 | 37 |
