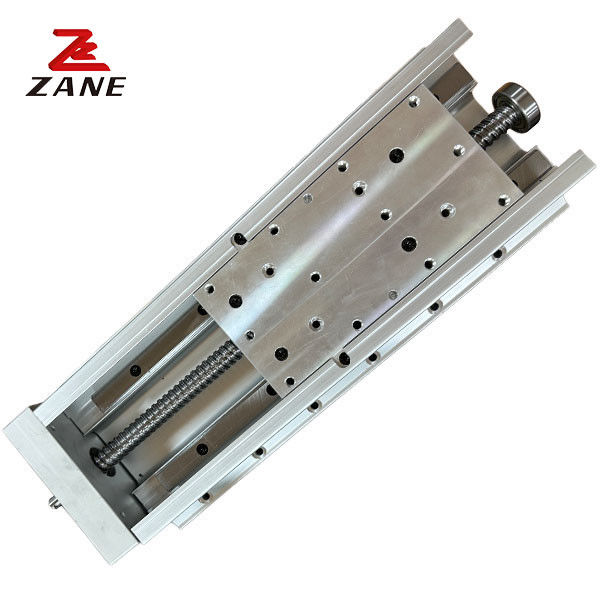

Elektrikli CNC Lineer Kılavuz Yarı Kapalı Kayar Tabla 200mm İnme ZHH110
  • Elektrikli CNC Lineer Kılavuz Yarı Kapalı Kayar Tabla 200mm İnme ZHH110
Elektrikli CNC Lineer Kılavuz Yarı Kapalı Kayar Tabla 200mm İnme ZHH110

Elektrikli CNC Lineer Kılavuz Yarı Kapalı Kayar Tabla 200mm İnme ZHH110

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası ZHH110
Ürün Detayları
Ürün Adı:
Yarı kapalı sürgülü masa
Malzeme:
Paslanmaz çelik
vida tipi:
kurşun vida
Motor gücü:
400W
Kurşun vidanın dış çapı:
16
Felç:
100-1000mm
Nominal motor hızı:
3000
Kılavuz vidanın ucu:
5,10,20
Azami hız:
250.500.1000
Vurgulamak:

Yarı Kapalı Kayar Tabla 200mm

,

SS Elektrikli CNC Lineer Kılavuz

Ürün Açıklaması

Elektrikli CNC doğrusal kılavuz yarı kapalı kaydırma masası 200mm vuruş ZHH110



1- Açıklama.



Tamamen kapalı küre visli doğrusal modül: Bu modül, toz geçirmez olaylar için kullanılan yarı kapalı, güzel ve cömert bir tasarım temelinde paslanmaz çelik toz geçirmez yapısı ile eklenir.Her türlü uygulamayı destekler.Özellikler: yüksek sertlik, yüksek hassasiyet, yüksek hız, yüksek yük, yüksek itiş.



2.Spesifikasyon



Motor gücü 400W
Tekrarlanan konumlandırma doğruluğu Sınıf C ±0,02MM ve Sınıf P ±0,01MM
Kurşun vida dış çapı (a) 16
Kurşun vida kurşun ((MM) 5 10 20
Maksimum hız ((MM/SEC) 250 500 1000
Maksimum yük ((KG) seviye 50 43 20
dikey 18 15 10
İsimlendirilmiş itiş gücü ((N) 1470 735 365
Felç (MM) 100-1000 ((50 aralığı)
Motorun nominal hızı ((RPM) 3000

                     Elektrikli CNC Lineer Kılavuz Yarı Kapalı Kayar Tabla 200mm İnme ZHH110 0                                             Elektrikli CNC Lineer Kılavuz Yarı Kapalı Kayar Tabla 200mm İnme ZHH110 1                                            Elektrikli CNC Lineer Kılavuz Yarı Kapalı Kayar Tabla 200mm İnme ZHH110 2

Yatay montaj birimi:MM Duvar montaj birimi:MMDikey montaj birimi:MM

Kurşun Yük ((kg) A B C



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Kurşun Yük ((kg) A B C



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Kurşun Yük ((kg) A C



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3Şirketimiz.



Elektrikli CNC Lineer Kılavuz Yarı Kapalı Kayar Tabla 200mm İnme ZHH110 3

Elektrikli CNC Lineer Kılavuz Yarı Kapalı Kayar Tabla 200mm İnme ZHH110 4
