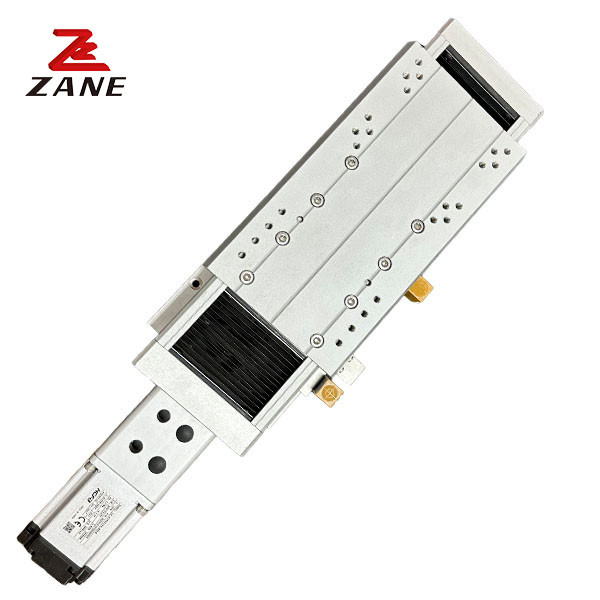

ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü
  • ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü
ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü

ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası ZCH45
Ürün Detayları
Ürün Adı:
Doğrusal Kılavuz Modülü
Model numarası:
ZCH45
Motor Gücü:
100W
Kurşun vidanın dış çapı:
12
Kılavuz vidanın ucu:
5mm
Azami hız:
250
Anma itme:
360N
Felç:
100-800 mm
Nominal motor hızı:
3000
Vurgulamak:

Lineer Kılavuz Kayar Tabla 100w

,

Kapalı Kayar Lineer Kılavuz Modülü

Ürün Açıklaması

ZCH45 Doğrusal Kılavuz Top vida Tamamen Kapalı Kaydırma Masası 1000 Motor Gücü- Hayır.



1- Açıklama.


Doğrusal modül genellikle bir güç motoru ile birlikte kullanılır. Linear Guide Module can be used to automatically reciprocate the workpiece by installing other required workpieces on the slider to form a complete conveying motion device and setting a suitable motor forward and reverse programBu sayede ekipmanın seri üretimi ve yoğun üretimi amacına ulaşılabilir.



2.Spesifikasyon



Motor gücü 100W
Tekrarlanan konumlandırma doğruluğu Sınıf C ±0,02MM ve Sınıf P ±0,01MM
Kurşun vida dış çapı (a) 12
Kurşun vida kurşun ((MM) 5
Maksimum hız ((MM/SEC) 250
Maksimum yük ((KG) seviye 11
dikey 4
İsimlendirilmiş itiş gücü ((N) 360
Felç (MM) 100-800 ((50 aralığı)
Motorun nominal hızı ((RPM) 3000



ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü 0Yatay kurulum

Kurşun Yük ((KG) A B C
5 5 560 110 220
8 280 40 70



ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü 1Duvar monte

Kurşun Yük ((KG) A B C
5 5 180 70 475
8 60 8 155



ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü 2Dikey montaj



Kurşun Yük ((KG) A C
5 3 80 80



ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü 3     ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü 4    ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü 5      ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü 6

Çift kaydırma koltuğu Çift kaydırma koltuğu Kaydırma koltuğu uzantısı Kaydırma koltuğu ters eşzamanlı hareket



3Şirketimiz.



ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü 7

ZCH45 Lineer Kılavuz Vidalı Tamamen Kapalı Kayar Tabla 1000 Motor Gücü 8
