Doğrusal Kılavuz Modülü
>
|
| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |
| Model numarası | ZCH60 |

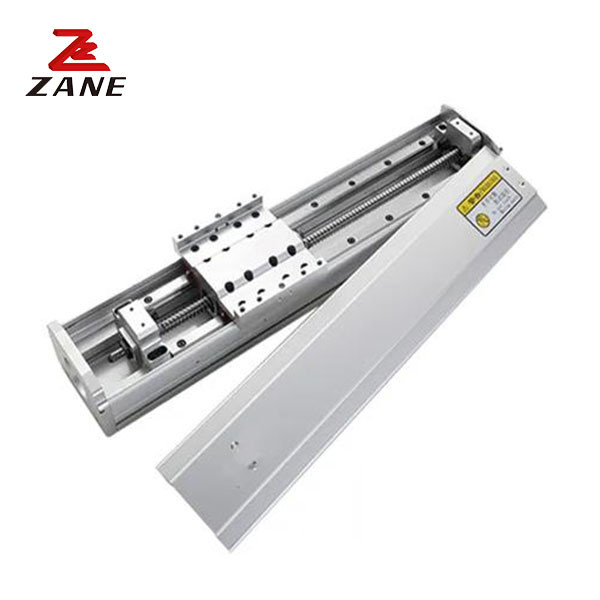

3D yazıcı için yüksek hassasiyetli tamamen kapalı kaydırma ZCH60 masa modülü
1- Açıklama.
Doğrusal kılavuzluk modülü kaydırma masası: karmaşık çok eksenli sistemler için tek bir eksen olarak veya sistem yelpazemizden diğer eksenlerle birlikte evrensel uygulama.Nadella'nın doğrusal eksenler için yapı bloğu sistemi, motor arayüzüne kadar tüm doğrusal hareket teknolojisi bileşenlerini sağlar.: Sistemi ve teleskopik eksenleri, rulo rehberleri veya recirculating topu rehberleri ile, kemer çekiş, topu çekiş ya da rak ve pinion çekiş, doğrudan,Çapraz veya portal bağlantıları veya tek eksenli sistem olarak.
2.Spesifikasyon
| Motor gücü | 100W | ||
| Tekrarlanan konumlandırma doğruluğu | Sınıf C ±0,02MM ve Sınıf P ±0,01MM | ||
| Kurşun vida dış çapı (a) | 12 | ||
| Kurşun vida kurşun ((MM) | 5 | 10 | |
| Maksimum hız ((MM/SEC) | 250 | 500 | |
| Maksimum yük ((KG) | seviye | 30 | 15 |
| dikey | 10 | 5 | |
| İsimlendirilmiş itiş gücü ((N) | 360 | 180 | |
| Felç (MM) | 100-800 ((50 aralığı) | ||
| Motorun nominal hızı ((RPM) | 3000 | ||
Yatay kurulum
| Kurşun | Yük ((kg) | A | B | C |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
Duvar monte
| Kurşun | Yük ((kg) | A | B | C |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
Dikey montaj
| Kurşun | Yük ((kg) | A | C |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
Çift kaydırma koltuğu Çift kaydırma koltuğu Kaydırma koltuğu uzantısı Kaydırma koltuğu ters eşzamanlı hareket
3Şirketimiz.
Jiangsu Zane Makine Teknolojisi Şirketi, yüksek teknoloji şirketlerinin yüksek teknoloji mekanik aktarım ürünleridir.Şirketin 4 şubesi var ve sırasıyla farklı mekanik şanzıman ürünleri araştırma ve pazarlama projelerini yönetmektedir.. Yaklaşık 50 bağımsız fikri mülkiyet hakkına sahiptir. Tayvan YYC raf seviyesinde ajanları, Tayvan Heqing (HAWKKING) doğrusal rehber rayı, top vida,Top vida destek koltuğu,doğrusal kılavuz modülü araştırma ve geliştirme öncüleriZANE modülü, müşterilerin çoğu tarafından sevilen ve güvenilen moduldür. "İyilik ve minnettarlığın hayatı nemlendirdiğini bilmek" Zayn halkı için sonsuz büyüme kaynağıdır.
