Bilyalı Vida Uç Desteği
>
|
| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |
| Model numarası | EKEK |

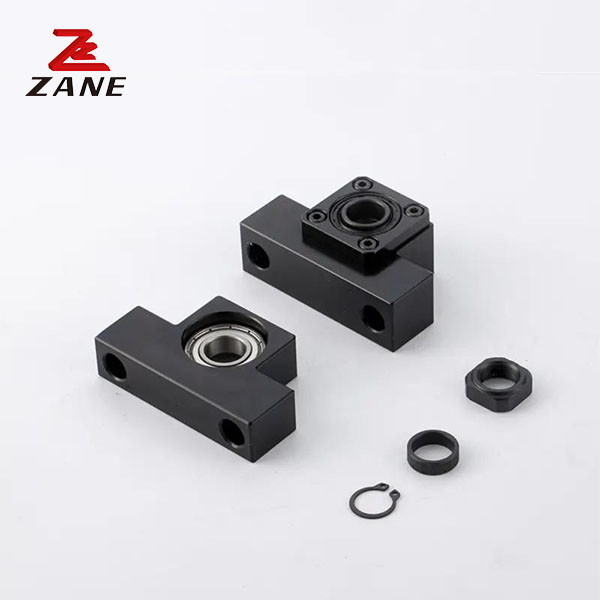

CNC Makine Parçası Taşıma Sabit Son Destek Top Vurucu Koltuğu EKEF Serisi
1- Açıklama.
Bu tür bir top vida desteği, DIY CNC dünyasında çok yaygındır. Top vida uç desteği, bu desteğe bir adımlı motor veya servo monte etmek o kadar kolay olmadığı için asla tercih etmedik.Daha sonra biz bir kemer ile top vida sürmek istediğinizde görüyoruz, bu iyi ve kolay bir standart çözümdür. Yüksek kaliteli rulmanlarla stokta bulduğumuz bloklar, geri tepki olmadan yapılabilen türlerdir.açısal temas rulmanları üzerindeki ön yükü ayarlayarak.
2. Özellikleri
EK sabitlendi.Yan taraf
| Türü | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | H±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
EF Yüzen Yan
| Türü | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3Şirketimiz hakkında.
Jiangsu Zane Makine Teknolojisi Şirketi, yüksek teknoloji şirketlerinin yüksek teknoloji mekanik aktarım ürünleridir.Şirketin 4 şubesi var ve sırasıyla farklı mekanik şanzıman ürünleri araştırma ve pazarlama projelerini yönetmektedir.. Yaklaşık 50 bağımsız fikri mülkiyet hakkına sahiptir. Tayvan YYC raf seviyesinde ajanları, Tayvan Heqing (HAWKKING) doğrusal rehber rayı, top vida,Top vida destek koltuğu,doğrusal kılavuz modülü araştırma ve geliştirme öncüleriZANE modülü, müşterilerin çoğu tarafından sevilen ve güvenilen moduldür. "İyilik ve minnettarlığın hayatı nemlendirdiğini bilmek" Zayn halkı için sonsuz büyüme kaynağıdır.
