Bilyalı Vida Uç Desteği
>
|
| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |
| Model numarası | FK10 |

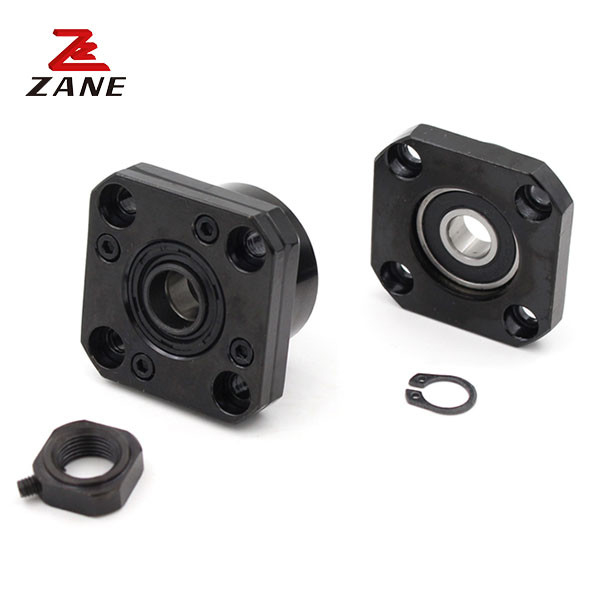

Top vida destek koltuğu FK10 açılı temas yataklı derin oluklu top
1- Açıklama.
Top vida destek rulmanları, top vida veya kurşun vida uygulamalarında kullanılmak üzere özel olarak tasarlanmıştır. Çoğu top vida destek rulmanı dik bir temas açısına sahip açılı temas rulmanlarıdır.60° gibi., ve çift, üçlü ve dörtlü konfigürasyonlarda mevcuttur.
2. Özellikleri
FK sabitYan taraf
| Türü | d1 | L | H | F | E | Dg6 | A | PCD | B | L1 | T1 | X | Y | Z |
| FK5 | 5 | 16.5 | 6 | 10.5 | 18.5 | 20 | 34 | 26 | 26 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK6 | 6 | 20 | 7 | 13 | 22 | 22 | 36 | 28 | 28 | 5.5 | 3.5 | 3.4 | 6.5 | 4 |
| FK8 | 8 | 23 | 9 | 14 | 26 | 28 | 43 | 35 | 35 | 7 | 4 | 3.4 | 6.5 | 4 |
| FK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 7.5 | 5 | 4.5 | 8 | 4 |
| FK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 10 | 6 | 5.5 | 9.5 | 6 |
| FK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 8 | 10 | 6.6 | 11 | 10 |
| FK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 13 | 10 | 9 | 15 | 13 |
| FK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 93 | 11 | 12 | 11 | 17.5 | 15 |
FF Yüzen Yan
| Türü | d1 | L | H | F | Dg6 | A | PCD | B | X | Y | Z |
| FF6 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 3.4 | 6.5 | 4 |
| FF10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 3.4 | 6.5 | 4 |
| FF12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 |
| FF15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 50 | 5.5 | 9.5 | 5.5 |
| FF20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 6.6 | 11 | 6.5 |
| FF25 | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 | 9 | 14 | 8.5 |
| FF30 | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 | 11 | 17.5 | 11 |
3Şirketimiz hakkında.
Jiangsu Zane Makine Teknolojisi Şirketi, yüksek teknoloji şirketlerinin yüksek teknoloji mekanik aktarım ürünleridir.Şirketin 4 şubesi var ve sırasıyla farklı mekanik şanzıman ürünleri araştırma ve pazarlama projelerini yönetmektedir.Yaklaşık 50 bağımsız fikri mülkiyet hakkına sahiptir. Tayvan YYC raf seviyesinde ajanlar, Tayvan Heqing (HAWKKING) doğrusal rehber ray, top vida,Top vida destek koltuğu, doğrusal kılavuz modülüZANE modülü, müşterilerin çoğunluğu tarafından sevilen ve güvenilen moduldür. "İyilik ve minnettarlığın hayatı nemlendirdiğini bilmek" Zane halkı için sonsuz büyüme kaynağıdır.
