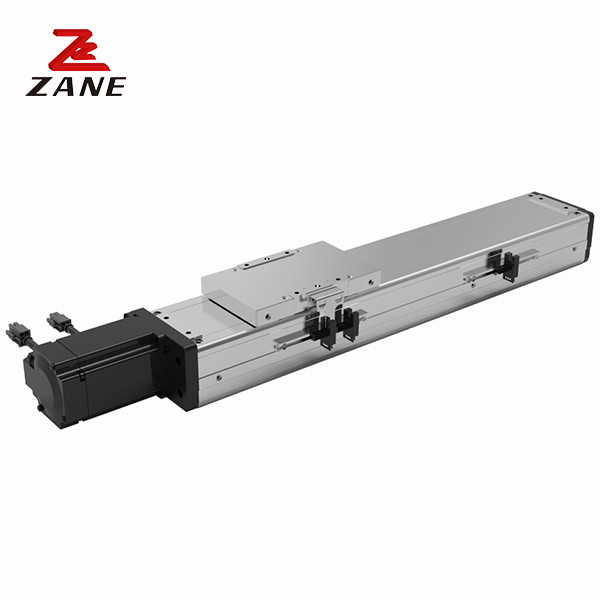

ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül
  • ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül
ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül

ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül

Menşe yeri Çin
Marka adı ZANE
Sertifika CE，ISO
Model numarası ZHB110
Ürün Detayları
Ürün Adı:
Doğrusal Hareket Kılavuzu
Malzeme:
Çelik
vida tipi:
Vida
Motor gücü:
400W
transfer başına momentum:
90
maksimum yük:
15
Azami hız:
4500
Felç:
100-3000
Nominal motor hızı:
3000 devir
Vurgulamak:

CNC Aktüatör Lineer Modülü

,

Step Motor Aktüatör Lineer Modülü

,

400W Lineer Kılavuz Modülü

Ürün Açıklaması

ZHB110 Toplu vida Stepper Motor CNC Actuator Lineer Modülü



1- Açıklama.



Yüksek hassasiyet: Lineer ray konum doğruluğu ± 0.04mm'ye kadar,lineer kaydırma rayı yüksek hassasiyetli pürüzsüz hareketle.
Yüksek kalite:Lineer hareket, küçük sürtünme direnci ile. 60dB altında düşük frekanslı gürültü, özellikle sessiz çalışma ortamında uygulanabilir.
Yüksek Performans: doğrusal kılavuz cnc yönlendirici cihaz için 100mm 3000mm çok uzunluklu vuruş seçenekleri vardır



2.Spesifikasyon



Motor gücü 400W
Transfer başına momentum (MM) 90
Tekrarlanan konumlandırma doğruluğu Sınıf C ±0,04MM
Maksimum yük ((KG) 15
Maksimum hız ((MM/SEC) 4500
Felç (MM) 100-3000 ((50 aralığı)
Maksimum yük 5M
Motorun nominal hızı ((RPM) 3000



    ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül 0                        ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül 1

Yatay montaj birimi:MM Duvar montaj birimi:MM

Kurşun A B C
5 1400 750 600
8 1100 450 400
10 1000 350 350
Kurşun A B C
5 660 500 1100
8 450 300 850
10 350 220 800


   ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül 2           ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül 3      ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül 4        ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül 5

Çift kaydırma koltuğuÇift kaydırma koltuğu Kaydırma koltuğu uzantısı Kaydırma koltuğu ters eşzamanlı hareket


Kurulum yapısı


ZHB110 Vidalı Step Motor CNC Aktüatör Lineer Modül 6
