| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |
HIWIN Değiştirme Doğrusal Rehber Ray GHH20 CNC Router Makinesi için
GHH Serisi Linder Guide Rail
1. Dairesel yaylı oluk ve yapı optimizasyonu ile diğer benzer ürünlerden daha yüksek yük kapasitesi ve sertliği.
| Ürün Adı | Doğrusal Rehberlik Yolu |
| Model# | GHH20 |
| Malzeme | Taşıma çelik |
| Blok Türü | Kare Tipi / Flanş Tipi |
| Model Boyutu (mm) | 20 |
| Yük Türü | Ağır yük / Orta yük |
| Blok Montajı | Üstten Taşınmak |
| Ray uzunluğu (mm) | 100-4000 |
| Not - Kenardan mesafe | Standart ray için E değerinin toleransı ± 0,5 mm'dir. |
| Özellikleri | Yüksek hassasiyet, yüksek hız, ağır yük ve yüksek sertlik |
Doğrusal Rehber Demiryolunun Özellikleri
1Yüksek hassasiyet:Sikma direnci azalır ve hassasiyet geleneksel kaydırma sisteminden daha uzun süre korunabilir.
2Yüksek Hız:Yönlendirici blok, ray ve top, yuvarlama sisteminin temas noktasına uygulanır. Düşük sürtünme direnci nedeniyle,Gerekli itici kuvvet diğer sistemlere göre çok daha düşük ve çalışma hızı çok daha yüksek
3Ağır yük:Ağır yükü sağlamak için düşük sürtünme katsayısı olan yüksek kaliteli rulman çelikten yapılmıştır.
4.Yüksek Performans:Ön yükleme veya düzenli yükleme altında bile, top ve yarış yolu yükleme yönündeki iki noktada birbirine temas eder.Bu tasarım pürüzsüz bir yuvarlama hareketine neden olur.
Spesifikasyon sayfası
| Model | Kombinasyon boyutu (mm) |
Blok boyutu ((mm) |
Kaydırma rayı boyutu ((mm) |
Kaydırma rayları için vidalar sabitlemek boyut |
Temel dinamik sabit yük | Temel sabit yük | İzin verilen statik moment | Ağırlık | ||||||||||||||||||||||
|
Bay Bilmiyorum. |
MP kNf |
Benim KNF'm. |
Blok Kilo |
kaydırma kg/n |
||||||||||||||||||||||||||
| H | HBen... | N | W | B | BBen... | C | Li. | L | KBen... | G | Mxl | T | H2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||

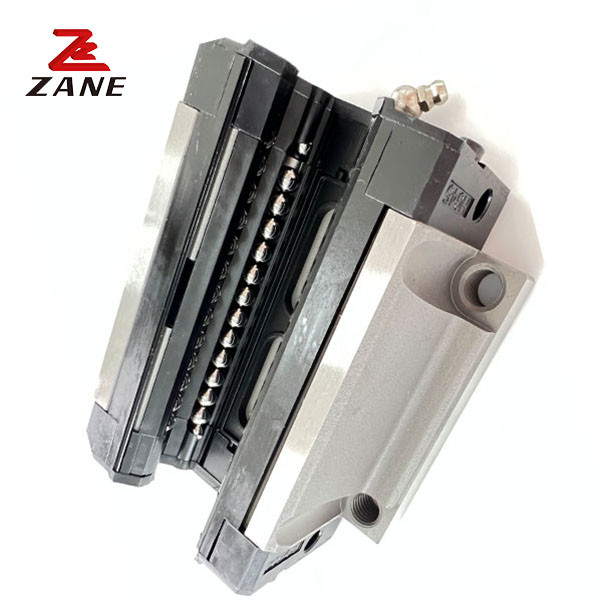

Detaylı Resimler
