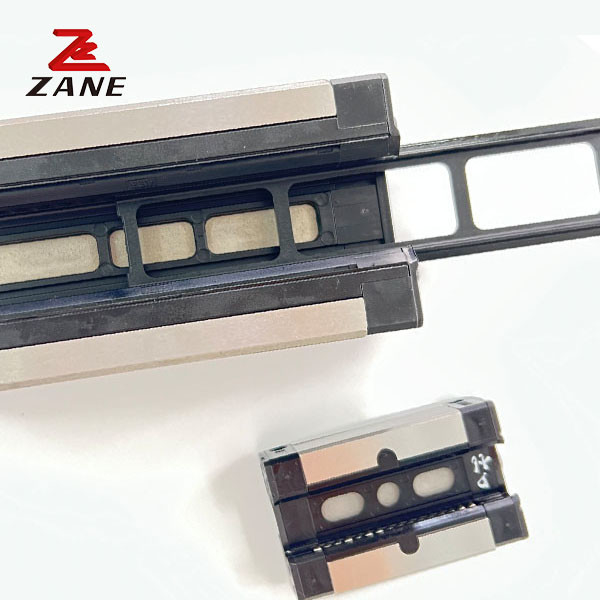

Precision Mini Linear Rail Guide Slide Dispensing makine için araba blokları
Yüksek konumlama doğruluğu
Doğrusal kılavuzlar olarak doğrusal kılavuzlar kullanıldığında, doğrusal kılavuzların sürtünme yöntemi yuvarlama sürtünmesidir, sürtünme katsayısı sadece kaydırıcı kılavuzların 1/50'ine kadar azaltılmakla kalmaz,Ama dinamik sürtünme ve statik sürtünme arasındaki fark da küçük.Bu nedenle, yatak çalışırken, kayma olmayacak ve aynı düzeyde konumlandırma doğruluğu elde edilebilir.
Her deliğin mesafesi 25 mm, farklı uzunluklarda raylar için delik sayısı:
200mm (8 delik), 250mm (10 delik), 300mm (12 delik), 350mm (14 delik)
400mm (16 delik), 450mm (18 delik), 500mm (20 delik), 550mm (22 delik)
2-7-2 GMW-CA/GMW-HA
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) | İsimlendirilmiş dinamik yük | İsimli statik yük |
İzin verilen statik moment Kgf*M
(kgf • m) |
Kaydırma rayı bağlama bultunun boyutları (mm) |
||||||||||||||||
| H | Merhaba. | N | W | B | Bl | C | Ben... | L | MxL | Wr | Saat. | D | h | d | P | E | C ((kgf) | C ((kgf) | Bay | MP | Benim... | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9,81 N
