| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |

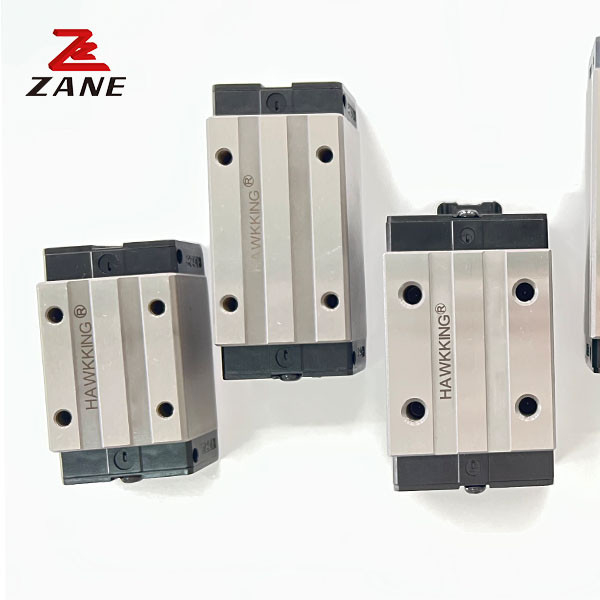

doğrusal kılavuz blok fabrikası doğrusal kılavuz doğrusal kaydırma rayı HGW55 HGW65
Doğrusal yuvarlama kılavuzu: elektronik, lazer, gravür, kesme ve diğer endüstrilerde yaygın olarak kullanılır, yüksek hassasiyet, düşük gürültü, korozyon direnci, pas direnci, yüksek hız, düşük maliyet vb.doğrusal iletim alanında tercih edilir.
| Kaydırma yolu | Doğrusal rehber rai | Doğruluk seviyesi | P |
| Genişliği | 23 mm | Statik yük oranı | 3 |
| İzin verilen statik tork | 3.9 ((kn·m) | Dinamik yük ratin | 6 |
| Ürün Tarifi |
1. küçük hacimli, hafif, özellikle daha küçük ve daha küçük cihazlar için uygundur.
2. kaydırıcı, kılavuz malzemesi paslanmaz çelik ve alaşımlı çelik iki tür sağlar. paslanmaz çelik malzemesi kalitatif doğrusal kılavuz, kaydırıcı, kılavuz ve diğer metal parçaları içerir,Çelik ve bakım makineleri gibi., hepsi paslanmaz çelik malzeme kullanır, pas özelliklerine sahiptir.
3. Goeth tipi dört noktalı temas tasarımını benimser, yön yüküne dayanabilir, güçlü sertliğe ve yüksek hassaslığa sahiptir.
4. çelik tasarımı, birbirini değiştirilebilirliği göz önünde bulundurarak, mümkün olan hassasiyetle. |
||
| Uygulama |
1. yarı iletken üretim ekipmanları 2. basılı devre kartı IC montaj ekipmanları 3. tıbbi ekipman 4. robot kolu 5. hassas ölçüm cihazları 6. ofis otomasyon ekipmanları 7. diğer küçük doğrusal kaydırma cihazları |
||
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) |
Kaydırma rayları için vidalar sabitlemek |
Temel dinamik sabit yük | Temel sabit yük | İzin verilen statik moment | Ağırlık | ||||||||||||||||||||||||||
| Bay KN-m |
Mp |
Benim kN-m |
Blok |
kaydırma |
||||||||||||||||||||||||||||||
| H | Merhaba. | N | W | B | İki. | c | U | L | Kl | G | M (A/B) | T | Ti | H2 | h3 | Wr | Saat. | D | h | d | P | E | (mm) | C (((kN) | C0(kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | M5/ φ4.5 | 6 | 8.9 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11. 38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | M6/φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | M10/φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120.4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | M10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | M12/φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227.81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12.89 | |||||||||||||||||||||||||
