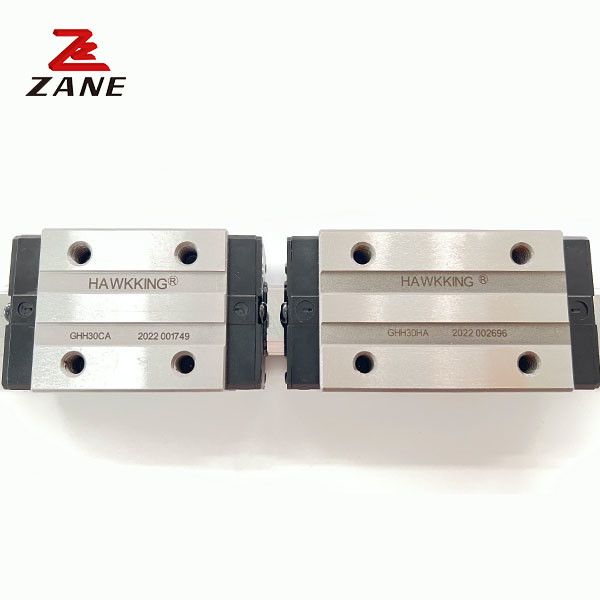

ISO Lineer Kılavuz Modülü GEH20CA 20mm Lineer Hareket Blok Rulman

Name: ISO Lineer Kılavuz Modülü GEH20CA 20mm Lineer Hareket Blok Rulman
Brand: ZANE
SKU: ZANE-GEH
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (189 reviews)

Menşe yeri	Çin
Marka adı	ZANE
Sertifika	CE，ISO
Model numarası	ZANE-GEH

Ürün Detayları

Ürün Adı:

Mini Lineer Ray Kılavuzu

Malzeme:

Çelik

Kılavuz Ray Genişliği:

3/5/7/9/12/15/20mm

Kızak Rayının Uzunluğu:

40-250mm/15mm Aralık

Blok tipi yüksekliği:

flanş tipi VEYA kare tipi

Model:

GEH20SA GEH20CA

Uygulama:

CNC makinesi, otomatik sistem

Türü:

Doğrusal Hareket Kızağı

Vurgulamak:

ISO Lineer Kılavuz Modülü

GEH20CA Lineer Kılavuz Modülü

20mm doğrusal hareket modülü

Ürün Açıklaması

Doğrusal Rehber GEH20SA GEH20CA Doğrusal Blok Taşıma Doğrusal Modülü

1Tanımlamalar:

Dört yönde (yukarı/aşağı/sağ/sol) aynı yükü ve kurulum hatası yeteneğini absorbe etmek için kendi kendini hizalama özelliğine sahiptir.
GE serisi doğrusal kılavuzluk, yüksek hızda, yüksek hassaslıkta ve pürüzsüz doğrusal hareketle uzun bir yaşam elde edebilir.
GEH20SA, süper ağır yüklü, flens blokları ile, blok montajı üstten aşağıya.
Doğrusal kaydırma rayı, kaydırıcıda sonsuz kaydırma dolaşımı çelik topu ve kaygan yol arasındaki güçle çalıştırılan bir yuvarlama kılavuzu türü olarak,kaygan kurs yük platformu boyunca kolayca yüksek hassasiyetli doğrusal hareket yapabilirsiniz.

Model	Kombinasyon boyutu (mm)			Blok boyutu ((mm)													Kaydırma rayı boyutu ((mm)							Kaydırma rayları için vidalar sabitlemek boyut	Temel dinamik sabit yük	Temel sabit yük	İzin verilen statik moment				Ağırlık
																											Bay KN-m	Mp kN-m		Benim kN-m	Blok Kilo		kaydırma Kg/m
	H	Merhaba.	N	W	B	İki.	C	Li.	L	Ki	Ki	G	Mxl	T	H2	h3	w/	Saat.	D	h	d	P	E	(mm)	C (((kN)	Co ((kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
