| Menşe yeri | Çin |
| Marka adı | ZANE |
| Sertifika | CE，ISO |
| Model numarası | ZANE-GEH |

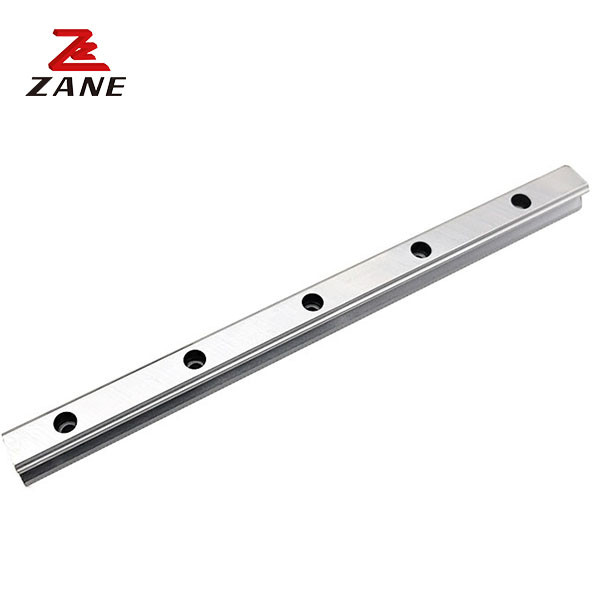

CNC kesim makinesi parçaları için CNC doğrusal rehber ray GEH20SA GEH20CA
Futures
1Küçük ve hafif, minyatür ekipman için uygundur.
2Blok ve ray için kullanılan tüm malzemeler, yuvarlanma topları ve top tutturmaları da dahil olmak üzere, korozyon önleyici amaçlar için özel derecede paslanmaz çeliktir.
3Gotik kemer temas tasarımı, tüm yönlerden yükleri kaldırabilir ve yüksek sertlik ve yüksek doğruluk sağlar.
4Çelik toplar, bloklar ray kurulumundan çıkarıldığında bile topların düşmesini önlemek için minyatür bir tutma ile tutulacak.
5Değiştirilebilir tipler belirli hassasiyet derecelerinde mevcuttur.
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) |
Kaydırma rayları için vidalar sabitlemek |
Temel dinamik sabit yük | Temel sabit yük | İzin verilen statik moment | Ağırlık | |||||||||||||||||||||||||
| Bay KN-m |
Mp |
Benim kN-m |
Blok |
kaydırma |
|||||||||||||||||||||||||||||
| H | Merhaba. | N | W | B | İki. | C | Li. | L | Ki | Ki | G | Mxl | T | H2 | h3 | w/ | Saat. | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
