| Menşe yeri | China |
| Marka adı | ZANE |
| Sertifika | CE,ISO |

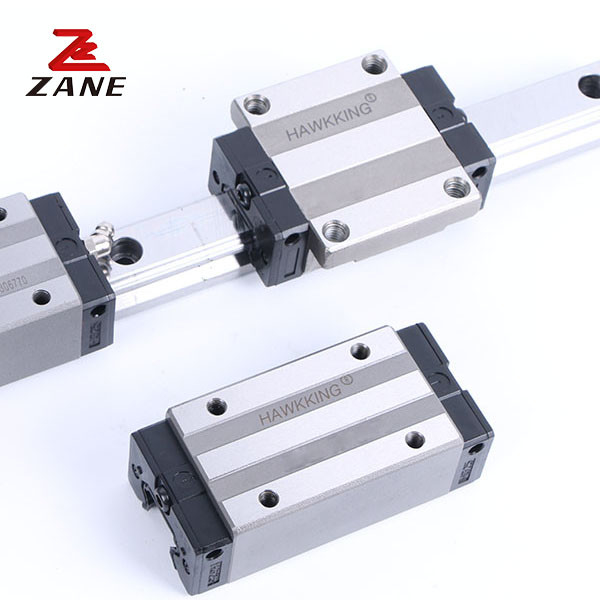

Doğrusal Hareket Rehberi, düşük bakım, yüksek yük kapasitesi, düşük gürültü seviyesi ve kare veya flens boyutu ile ideal bir doğrusal hareket rehberi çözümü sunar.Bu doğrusal hareket rehberlik sistemi üstün doğruluk ve en yüksek güvenilirlik ile daha düzgün doğrusal hareket için tasarlanmıştırDoğrusal hareket sürecinde üretilen toz, sürtünme ve gürültüyü azaltmaya yardımcı olur ve böylece düşük bakımla verimli, pürüzsüz ve doğru bir doğrusal hareket sağlar.Doğrusal Hareket Rehberi yüksek yük kapasitesi gerektiren uygulamalar için idealdir, düşük gürültü seviyesi ve kare veya flens boyutu.
Bu doğrusal hareket kılavuzu sistemi, güvenilir, dayanıklı ve düşük bakım gerektiren doğrusal hareket kılavuzu çözümü gerektiren uygulamalar için mükemmel bir seçimdir.Minimal sürtünme ile hassas doğrusal hareket yönlendirmesi özelliğine sahiptir, yüksek yük kapasitesi ve düşük gürültü düzeyi, pürüzsüz bir doğrusal hareket ve uzun ömür sağlamak için tasarlanmıştır.Yüksek performanslı doğrusal hareket kılavuzu gerektiren uygulamalar için mükemmel bir seçim.
Doğrusal Hareket Kılavuzu, güvenilir, düşük bakım gerektiren doğrusal hareket kılavuzu çözümü gerektiren uygulamalar için mükemmel bir seçimdir.Üstün doğruluk ve en yüksek güvenilirlikle daha düzgün doğrusal hareket sunarBu doğrusal hareket yönlendirme sistemi, yüksek yük kapasitesi, düşük gürültü seviyesi ve kare veya flens boyutu gerektiren uygulamalar için mükemmeldir.
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) |
Kaydırma rayları için vidalar sabitlemek boyut |
Temel dinamik sabit yük | Temel sabit yük | İzin verilen statik moment | Ağırlık | |||||||||||||||||||||||||
| Bay KN-m |
Mp kN-m |
Benim kN-m |
Blok Kilo |
kaydırma Kg/m |
|||||||||||||||||||||||||||||
| H | Merhaba. | N | W | B | İki. | C | Li. | L | Ki | Ki | G | Mxl | T | H2 | h3 | w/ | Saat. | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
1.Küçük ve hassas: Mikro kaydırıcılar genellikle küçük boyutlara ve hassas üretim sürecine sahiptir, bu da küçük alanlarda çalışma ve kontrol gerektiren bazı uygulamaların ihtiyaçlarını karşılayabilir.
2Yüksek hassasiyet: Mikro kaydırıcıların üretimi yüksek bir hassasiyet ve teknik seviye gerektirir, bu nedenle yüksek hassasiyete sahiptir ve ince pozisyon kontrolü ve hareket kontrolü sağlayabilir.
3.Yıkım direnci: Mikro kaydırıcılar genellikle yüksek frekans, yüksek hız ve yüksek yük ortamında kullanıma dayanabilen yüksek dayanıklı ve aşınmaya dayanıklı malzemelerden yapılır.ve uzun bir hizmet ömrüne sahip.
4.Kolay montaj: Mikro kaydırıcının montajı genellikle nispeten basittir ve hızlı montaj ve değiştirme için vidalar, sıkıştırma vb. ile diğer mekanik parçalara sabitlenebilir.
5Çeşitlilik: Mikro kaydırıcılar farklı uygulama ihtiyaçlarına göre tasarlanabilir ve üretilebilir ve çeşitli şekiller, boyutlar,farklı uygulamaların ihtiyaçlarını karşılamak için malzemeler ve diğer seçenekler.
