| Menşe yeri | China |
| Marka adı | ZANE |
| Sertifika | CE,ISO |

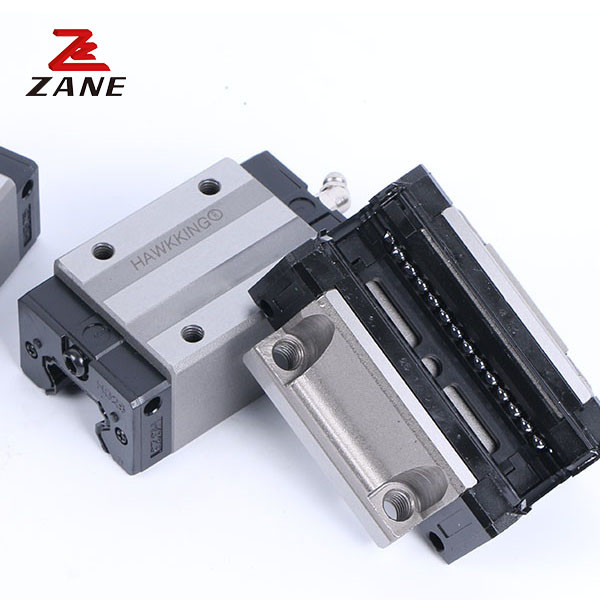

Doğrusal Hareket Sistemi, çeşitli teknik uygulamalar için kritik bir bileşendir. Doğrusal Hareket Rehberimiz, çeşitli endüstriyel ortamlarda en yüksek performansı elde etmek için tasarlanmıştır.Güçlü ve dayanıklı paslanmaz çelik yapısı ile, geniş sıcaklık aralığını ve düşük gürültü seviyesini tehlikeye atmadan yüksek yük kapasitesi ve düşük bakım maliyeti sağlar.pürüzsüz ve hassas bir işleyiş sağlayarakDoğrusal Hareket Rehberimizle, üstün kalite ve performans konusunda emin olabilirsiniz.
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) | Kaydırma rayları için vidalar sabitlemek | Temel dinamik sabit yük | Temel sabit yük | İzin verilen statik moment | Ağırlık | |||||||||||||||||||||||||
| Bay KN-m | Mp | Benim kN-m | Blok | kaydırma | |||||||||||||||||||||||||||||
| H | Merhaba. | N | W | B | İki. | C | Li. | L | Ki | Ki | G | Mxl | T | H2 | h3 | w/ | Saat. | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
BuDoğrusal Hareket RehberiZANE'den gelen sistem, hafif ağırlığı, yüksek doğruluğu ve yüksek hızı nedeniyle çeşitli uygulamalar için mükemmel bir seçimdir.Düşük titreşim seviyesini ve uzun süreli performansı sağlamakCE ve ISO tarafından onaylanmıştır ve pazarlık edilebilir olan asgari sipariş miktarına, fiyatına ve teslimat süresine sahiptir.Yüksek koruma için ahşap kapak ve köpük kartonu dahil olmak üzereÖdeme şartları esnektir, hem L / C hem de T / T için seçenekler vardır. ZANE'den Lineer Motion Guide Sistemi, fabrika otomasyonu, robotik, tıbbi ekipman,ve hassas makine, üstün doğruluğu ve hızı nedeniyle.
