| Menşe yeri | ÇIN |
| Marka adı | HAWKKING |
| Sertifika | CE，ISO |

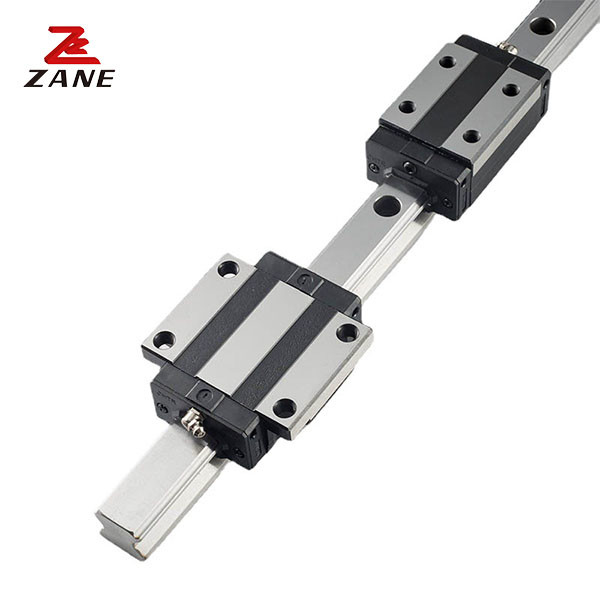

HG Serisi doğrusal rehber rayı HIWIN Değiştirme 1000mm 2000mm 3000mm
Doğrusal hareket kılavuzları olarak da bilinen doğrusal kılavuz rayları, hareketli parçaları doğrusal veya düz çizgi hareketinde kılavuzlamak ve desteklemek için kullanılan mekanik bileşenlerdir.Genellikle alüminyum veya paslanmaz çelikten yapılmış bir raydan veya raydan oluşurlar, ve ray boyunca hareket eden bir araba veya kaydırıcı. Araba veya kaydırıcı tipik olarak çelik veya plastikten yapılır ve toplar veya yuvarlaklar gibi yuvarlak elemanlar içerir.Pürüzsüz ve hassas hareket sağlayan.
| Model | Kombinasyon boyutu (mm) | Blok boyutu ((mm) | Kaydırma rayı boyutu ((mm) |
Kaydırma rayları için vidalar sabitlemek boyut |
Temel dinamik sabit yük | Temel sabit yük | İzin verilen statik moment | Ağırlık | ||||||||||||||||||||||
|
Bay Bilmiyorum. |
MP kNf |
Benim KNF'm. |
Blok Kilo |
kaydırma kg/n |
||||||||||||||||||||||||||
| H | HBen... | N | W | B | BBen... | C | Li. | L | KBen... | G | Mxl | T | H2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Doğrusal rehber raylar endüstriyel ve üretim uygulamaları için bir dizi avantaj sunar.
1Kesin ve pürüzsüz hareket: Doğrusal rehber raylar, doğruluğun kritik olduğu birçok uygulamada gerekli olan makinelerin ve ekipmanların kesin ve pürüzsüz hareketini sağlar.
2Azalan sürtünme ve aşınma: Araba veya kaydırıcıdaki yuvarlak elemanlar hareketli parçalar arasındaki sürtünmeyi ve aşınmayı azaltır, bu da yaşamlarını uzatmaya ve bakım gereksinimini azaltmaya yardımcı olur.
3Yüksek yük kapasitesi: Doğrusal rehber raylar yüksek yükleri desteklemek için tasarlanmıştır, bu da onları ağır yük uygulamaları için idealdir.
4. Kolay montaj: Doğrusal rehber raylar montajı kolaydır ve çok çeşitli uygulamalarda kullanılabilir, bu da onları birçok endüstri için çok yönlü bir bileşen haline getirir.
