Nidec Shimpo Şanzıman
>
|
| Menşe yeri | Japonya |
| Marka adı | Nidec |
| Sertifika | CE,ISO |

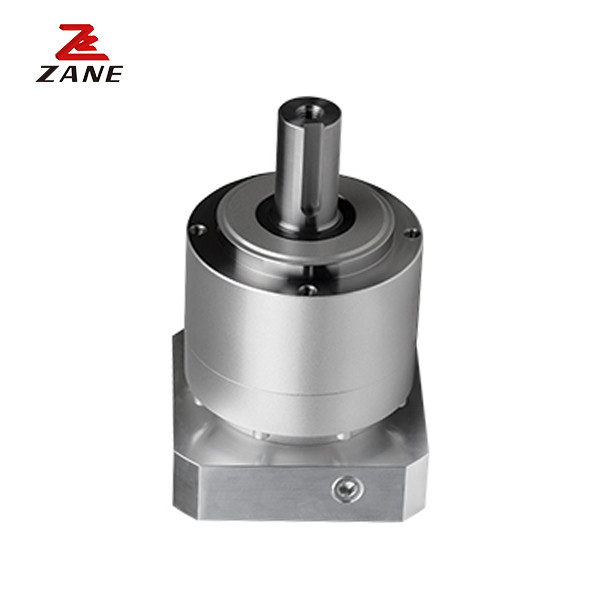

VRL 90 çerçevesi, portallar, enjeksiyon kalıplama makineleri, seçme ve yerleştirme otomasyonu ve doğrusal kaydırıcılar gibi servomotor uygulamaları için mükemmel kompakt ve uygun maliyetli yüksek hassaslıklı bir dişli kutusu.Bu sıralı vites başlığı endüstri standart montaj boyutlarına ve iplik içi montaj tarzına sahiptir.
Yüksek konum doğruluğu ve dinamik performans gerektiren uygulamalar için değerli bir alternatif.Çeşitli ekipmanlara monte edilmesini kolaylaştırmakBu ürün, paketleme ve montaj hücresi otomasyon pazarlarında bulunan çeşitli kemer tahrik ve aktüatör uygulamaları için ideal bir uyum sağlar.
Çerçeve boyut |
Aşama |
oranı |
İsimsel çıkış tork |
Maksimum çıkış tork |
Acil durum durma tork |
İsimsel Giriş hızı |
Maksimum inpUt hız |
İzin verildi radyal yük |
İzin verildi Eksen yükü |
|||
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | ||||||
| 090B | Bekar |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 | |||
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | |||||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | |||||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | |||||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | |||||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | |||||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | |||||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | |||||
Çifte. |
15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | ||||
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | |||||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | |||||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | |||||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | |||||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | |||||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | |||||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | |||||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | |||||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | |||||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | |||||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | |||||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | |||||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
FRame boyut |
Aşama |
oranı |
Maksimum raGünlükYükleniyorum. |
Maksimum Eksen yükü |
Ağırlık |
Bir dakika. İnerti (≤φ8) |
Bir dakika. İnerti (≤φ14) |
Bir dakika. İnerti (≤ φ19) |
Bir dakika. ofİnersiyon (≤φ28) |
|||
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 090B | 1段 Bekar |
3 | 2400 | 2200 | 3.5 | 一 | 0.72 | 1.2 | 3.2 | |||
| 4 | 2400 | 2200 | 一 | 0.49 | 0.95 | 3.0 | ||||||
| 5 | 2400 | 2200 | 一 | 0.40 | 0.86 | 2.9 | ||||||
| 6 | 2400 | 2200 | 一 | 0.36 | 0.82 | 2.8 | ||||||
| 7 | 2400 | 2200 | 一 | 0.32 | 0.79 | 2.8 | ||||||
| 8 | 2400 | 2200 | 一 | 0.31 | 0.77 | 2.8 | ||||||
| 9 | 2400 | 2200 | 一 | 0.29 | 0.76 | 2.8 | ||||||
| 10 | 2400 | 2200 | 一 | 0.29 | 0.75 | 2.8 | ||||||
| 2段 Çifte. |
15 | 2400 | 2200 | 4 | 0.13 | 0.28 | 0.72 | 一 | ||||
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | 一 | ||||||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | 一 | ||||||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | 一 | ||||||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | 一 | ||||||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | 一 | ||||||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | 一 | ||||||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
Sessiz çalışma: Helikal dişliler titreşim ve gürültüyü azaltmaya katkıda bulunur.
Yüksek hassasiyet: Standart geri tepki, hassas kontrol için idealdir.
Yüksek Sertlik ve Döner: Yüksek sertlik ve yüksek döner, kafessiz iğneli rulo rulmanları ile elde edildi.
Adaptör Kırpma Bağlantısı: Dünyanın her yerindeki herhangi bir motora bağlanabilir.
Yağ sızıntısı yok: Yüksek viskozitesi olan anti-separasyon yağı kullanan mükemmel bir çözüm.
Bakımsız: Birimin ömrü boyunca yağı değiştirmek gerekmez.
Herhangi bir pozisyonda bağlanabilir.
