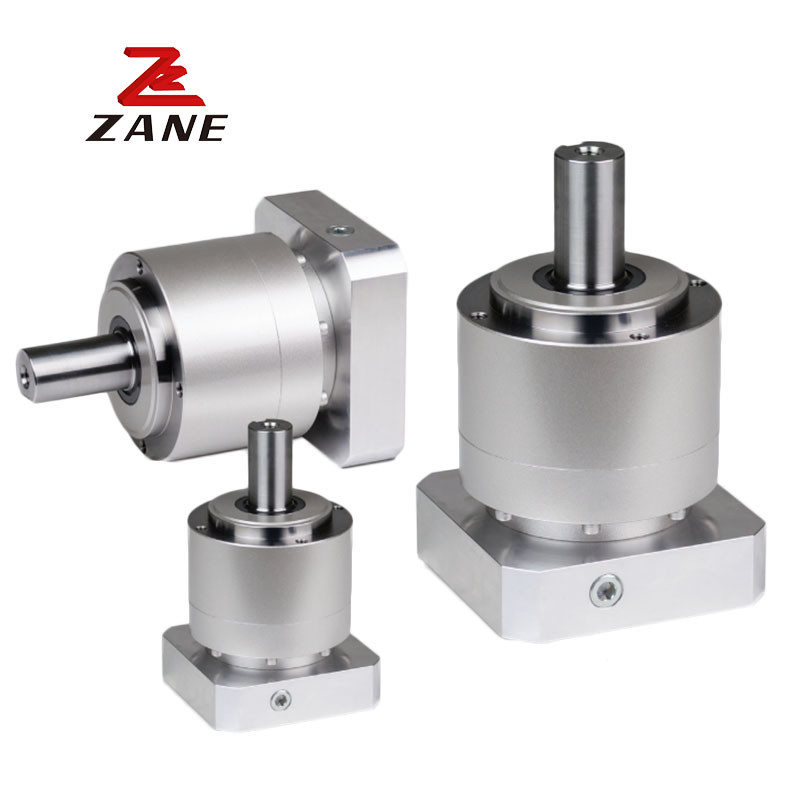

Yüksek hassasiyetli Shimpo vites kutusu yüzey vites kutusu gezegen vites redüktörü VRL serisi
  • Yüksek hassasiyetli Shimpo vites kutusu yüzey vites kutusu gezegen vites redüktörü VRL serisi
Yüksek hassasiyetli Shimpo vites kutusu yüzey vites kutusu gezegen vites redüktörü VRL serisi

Yüksek hassasiyetli Shimpo vites kutusu yüzey vites kutusu gezegen vites redüktörü VRL serisi

Menşe yeri Japonya
Marka adı Nidec
Sertifika CE,ISO
Ürün Detayları
Model numarası:
VRT155
Ürün Adı:
Nidec Shimpo Şanzıman
Üreticisi:
Nidec Şampuan
Ürün Serisi:
VRL Serisi
Ağırlık:
12 kg
Döviz tipi:
Helical Planetary
En yüksek vites oranı:
35:1
Montaj:
Motor Montaj Kiti
Redüktör Girişi:
Bağlantı, Kabuk
Vurgulamak:

Gezegen Delekleri Shimpo Delek Kutusu

,

Yüksek hassasiyetli Shimpo dişli kutusu

,

VRL Serisi Shimpo Şanzıman Kutusu

Ürün Açıklaması

Ürün Tanımı:

SHIMPO, müşteri tabanımızın gelişen ihtiyaçlarını karşılayan yüksek hassasiyetli dişli teknolojisinin geliştirilmesine devam ediyor. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. Able servo gezegenli vites redüktörü, paketleme makineleri, portre, enjeksiyon kalıplama makineleri, seç ve yer gibi servomotor uygulamaları için mükemmel bir çözümdür.ve doğrusal kaydırmalarBu basın bültenlerinde belirtilen ürünlerden herhangi biri hakkında herhangi bir sorunuz veya ek bilgi gerektiriyorsanız, lütfen bizimle iletişime geçmekten çekinmeyin.



Teknik parametreler:


Çerçeve
boyut

Aşama
oranı
Adı
çıkış tork
Maksimum
çıkış tork
Acil durum
sen üstDöner
İsimsel
İçeriyetHız
Maksimum
Giriş hızı
PermBenTetted
radyal yük
İzin verildi
Eksen yükü
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
120B
Bekar		 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100

Çifte.		 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Çerçeve
boyut

Aşama

oranı
Maksimum
RadiBen...Ben...Oad
Maksimum
aksiyaBen...yükleme
Ağırlık
Bir dakika.
İnerti
(≤ φ19)
Bir dakika.
İnerti
(≤φ28)
Bir dakika.
İnerti
(≤φ38)
Bir dakika.
İnerti
(≤φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
120B
Bekar		 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34

Çifte.		 15 9100 8200 18 1.3 3.2 11 -
16 9100 8200 1.5 3.5 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.1 11 -
28 9100 8200 1.4 3.3 11 -
30 9100 8200 0.85 2.8 10 -
35 9100 8200 1.1 3.1 11 -
40 9100 8200 0.83 2.8 10 -
45 9100 8200 1.1 3.0 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Yüksek hassasiyetli Shimpo vites kutusu yüzey vites kutusu gezegen vites redüktörü VRL serisi 0Yüksek hassasiyetli Shimpo vites kutusu yüzey vites kutusu gezegen vites redüktörü VRL serisi 1



Önemli Noktalar:

  • Orta ve yüksek uç hareket kontrol uygulamaları için her yönlü
  •
  • Piyasada mevcut en geniş çerçeve boyutları ve oranları
  •
  • Sınıfındaki en iyi geri tepki (≤5 ark dakikası)
  •
  • Geniş bir montaj adaptörü yelpazesi herhangi bir motora basit ve hassas bir montaj sağlar
  •
  • Sürekli yağlanan bakımsız bir çözüm
  •
  • Yüksek performanslı yağ, herhangi bir yönelimde esnek montajı sağlar
  •
  • Endüstri standardı montaj boyutları
