Nidec Shimpo Şanzıman
>
|
| Place of Origin | Japan |
| Marka adı | Nidec Shimpo |
| Sertifika | CE，ISO |
| Model Number | VRB |

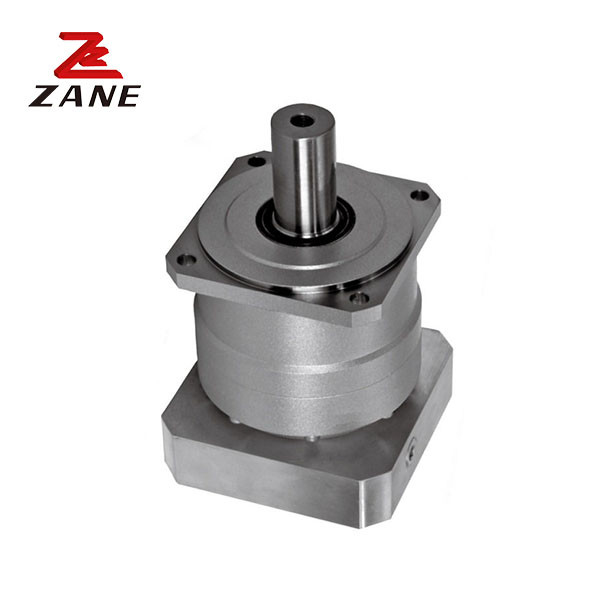

NidecDöviz Kutusu Yüksek Hassasiyetli Gezegen Helikal Döviz Stepper Servo Motor Reducer VRB
1Yüksek hassasiyet: arka boşluk 3 dakikadan az (0,05°), konumlandırma, servo motorun performansına tam oyun verebilir.
2Sessiz: Sessiz ve sorunsuz bir operasyon elde etmek için spiral dişli kullanımı.
3Yüksek sertlik ve yüksek tork: Entegre küre rulmanlarının kullanımı sertliği ve torku büyük ölçüde iyileştirir.
4. Flanş, ocağın kılıfı modu: dünyanın herhangi bir motoru üzerine monte edilebilir.
5Yüksek yük: Ana rulman, yüksek yük kapasitesine ulaşmak için konik iğneli rulo rulmanlarını benimser.
6Çıkış şafti, konektör: ekipmanla bağlantıyı basitleştirir ve dünyanın herhangi bir motoruna monte edilebilir.
7. Yağ sızıntısı yok: Yüksek viskozitenin kullanımı, yağ ayırmak kolay değil, yağ sızıntısını etkili bir şekilde önler.
8Yüksek koruma: Herhangi bir sert ortamda kullanılabilen IP65 koruma düzeyi benimsenmiştir.
9Uzun ömür ve kolay bakım: ürünün 20.000 saatlik hizmet ömrü içinde yağın değiştirilmesi gerekmez ve kullanım daha endişe verici.
|
Çerçeve boyut |
Aşama | oranı | Adli çıkış tork | Maksimum çıkış tork | Acil durma tork | Adlık giriş hızı | Maksimum giriş hızı | İzin verildiradyal yük | İzin verilen eksen yükü |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
090 |
1 Bekar |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 |
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | ||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | ||
| Çifte. | 15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | |
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | ||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | ||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 |
|
boyut |
Aşama |
oranı |
Maksimum radyal yük |
Maksimum Eksen yükü |
Ağırlık |
İnersiyon anı (φ8) | İnersiyon anı (φ14) |
İnersiyon anı (φ19) |
İnersiyon anı (φ 28) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
090 |
1 Bekar |
3 | 2400 | 2200 | 3.7 | - | 0.72 | 1.2 | 3.2 |
| 4 | 2400 | 2200 | - | 0.49 | 0.95 | 3.0 | |||
| 5 | 2400 | 2200 | 0.40 | 0.86 | 2.9 | ||||
| 6 | 2400 | 2200 | - | 0.36 | 0.82 | 2.8 | |||
| 7 | 2400 | 2200 | - | 0.32 | 0.79 | 2.8 | |||
| 8 | 2400 | 2200 | - | 0.31 | 0.77 | 2.8 | |||
| 9 | 2400 | 2200 | - | 0.29 | 0.76 | 2.8 | |||
| 10 | 2400 | 2200 | - | 0.29 | 0.75 | 2.8 | |||
|
Çifte. |
15 | 2400 | 2200 | 4.2 | 0.13 | 0.28 | 0.72 | - | |
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | - | |||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | - | |||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | - | |||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | - | |||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | - | |||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | - | |||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - |
