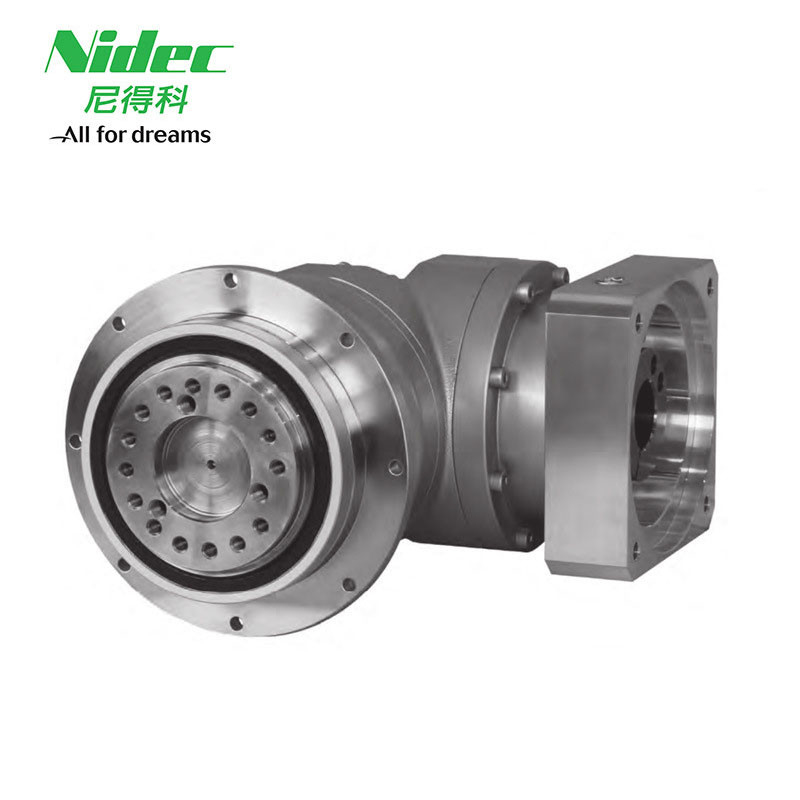

Nidec Shimpo Şanzıman
>
|
| Menşe yeri | Japonya |
| Marka adı | Nidec |
| Sertifika | CE,ISO |
| Model numarası | VRS |
Nidec Shimpo Gearbox, yüksek performans ve yüksek kalite ile endüstriyel dişli kutusu çözümleri sunar.ve CNC makineleri maksimum radyal yükü 3000NNidec Shimpo dişli kutusu güvenilir, uzun ömürlüdür,ve herhangi bir uygulama gereksinimlerini karşılamak için özelleştirilebilirÜstün kalitesi ve sağlam yapısı ile güvenilir, yüksek performanslı bir vitese ihtiyacı olanlar için mükemmel bir seçimdir.Nidec Shimpo gearbox, endüstriyel gearbox ihtiyaçlarınız için mükemmel bir çözümdür..
|
Çerçeve Boyut |
Aşama | oranı |
İsimsel Çıktı tork |
Maksimum Çıktı tork |
Acil durma tork |
İsimsel Girdi hızı |
Maksimum Girdi hızı |
İzin verildi Radyal yük |
İzin verildi Eksen yükü |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 100B | 1 Tek | 3 | 120 | 225 | 500 | 3000 | 6000 | 3400 | 4800 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 3700 | 5200 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 5600 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 4200 | 5900 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 4400 | 6100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 4600 | 6300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 4800 | 6300 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 4900 | 6300 | ||
| 2 Çift | 15 | 120 | 225 | 500 | 3000 | 6000 | 5600 | 6300 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 5700 | 6300 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 6100 | 6300 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 6500 | 6300 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 6700 | 6300 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 6900 | 6300 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 |
|
Çerçeve Boyut |
Aşama | oranı |
Maksimum Radyal yük |
Maksimum Eksen yükü |
Ağırlık |
Bir dakika. İnersiyadan ≤ 14 |
Bir dakika. İnersiyadan ≤ 19 |
Bir dakika. İnersiyadan ≤ 28 |
Bir dakika. İnersiyadan ≤38 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 100B |
1 Bekar |
3 | 7000 | 6300 | 8.1 | - | 3.2 | 5.2 | 13 |
| 4 | 7000 | 6300 | - | 2.0 | 4.0 | 12 | |||
| 5 | 7000 | 6300 | - | 1.5 | 3.6 | 11 | |||
| 6 | 7000 | 6300 | - | 1.3 | 3.3 | 11 | |||
| 7 | 7000 | 6300 | - | 1.1 | 3.1 | 11 | |||
| 8 | 7000 | 6300 | - | 1.0 | 3.0 | 11 | |||
| 9 | 7000 | 6300 | - | 0.96 | 3.0 | 11 | |||
| 10 | 7000 | 6300 | - | 0.93 | 3.0 | 11 | |||
|
2 Çifte. |
15 | 7000 | 6300 | 8.8 | 0.42 | 0.86 | 2.8 | - | |
| 16 | 7000 | 6300 | 0.48 | 0.91 | 2.9 | - | |||
| 20 | 7000 | 6300 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 7000 | 6300 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 7000 | 6300 | 0.44 | 0.87 | 2.8 | - | |||
| 30 | 7000 | 6300 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 7000 | 6300 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 7000 | 6300 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - |
Büyük hassasiyetli gezegenli dişli redüktörü yaygın olarak şunlarda kullanılır: rıhtım, madencilik, ulaşım, kaldırma, inşaat, petrol, okyanus, gemi, çelik ve diğer alanlar.
Küçük (mikro) hassas gezegen redüktörü, tıbbi cihazlarda, akıllı evlerde, tüketici elektronik ürünlerinde, anten sürücüsünde, ev aletlerinde, otomobil sürücüsünde, robot alanında, uçak alanında yaygın olarak kullanılmaktadır.vb..
