Nidec Shimpo Şanzıman
>
|
| Menşe yeri | Japonya |
| Marka adı | Nidec |
| Sertifika | CE,ISO |
| Model numarası | VRS |

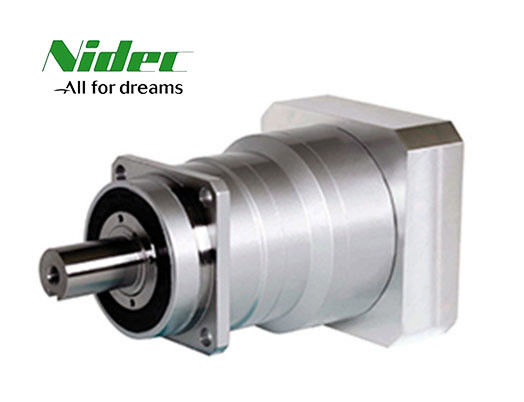

Gezegen şanzımanı geniş çeşitliliğe sahip bir tür redüktördür. İç şanzıman düşük karbonlu alaşımlı çelik karbürleme söndürme ve öğütme veya nitritleme işlemini benimser.Gezegen şanzımanı küçük yapı boyutunun özelliklerine sahiptir, büyük çıkış tork, yüksek hız oranı, yüksek verimlilik, güvenli ve güvenilir performans, vb. Gezegen vitesinin iç vitesi, spor vitesi ve spiral vitese bölünebilir.Müşteriler, uygulamanın ihtiyaçlarına göre doğru hassaslıklı redüktörü seçebilirler.
|
Çerçeve Boyut |
Aşama | oranı |
İsimsel Çıktı tork |
Maksimum Çıktı tork |
Acil durma tork |
İsimsel Girdi hızı |
Maksimum Girdi hızı |
İzin verildi Radyal yük |
İzin verildi Eksen yükü |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 140B | 1 Tek | 3 | 240 | 470 | 1000 | 2000 | 4000 | 6700 | 9000 |
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 7400 | 9000 | ||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 7900 | 9000 | ||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 8300 | 9000 | ||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 8700 | 9000 | ||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 9000 | ||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 9400 | 9000 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 9700 | 9000 | ||
| 2 Çift | 15 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | |
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 10000 | 9000 | ||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 9000 |
|
Çerçeve Boyut |
Aşama | oranı |
Maksimum Radyal yük |
Maksimum Eksen yükü |
Ağırlık |
Bir dakika. İnersiyadan ≤ 19 |
Bir dakika. İnersiyadan ≤ 28 |
Bir dakika. İnersiyadan ≤ 38 |
Bir dakika. İnersiyadan ≤ 48 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 140B |
1 Bekar |
3 | 10000 | 9000 | 17 | - | 12 | 20 | 42 |
| 4 | 10000 | 9000 | - | 7.4 | 15 | 37 | |||
| 5 | 10000 | 9000 | - | 5.8 | 13 | 36 | |||
| 6 | 10000 | 9000 | - | 4.9 | 13 | 35 | |||
| 7 | 10000 | 9000 | - | 4.1 | 12 | 34 | |||
| 8 | 10000 | 9000 | - | 3.8 | 12 | 34 | |||
| 9 | 10000 | 9000 | - | 3.6 | 11 | 34 | |||
| 10 | 10000 | 9000 | - | 3.4 | 11 | 33 | |||
|
2 Çifte. |
15 | 10000 | 9000 | 19 | 1.3 | 3.2 | 11 | - | |
| 16 | 10000 | 9000 | 1.5 | 3.5 | 11 | - | |||
| 20 | 10000 | 9000 | 1.2 | 3.1 | 11 | - | |||
| 25 | 10000 | 9000 | 1.1 | 3.1 | 11 | - | |||
| 28 | 10000 | 9000 | 1.4 | 3.3 | 11 | - | |||
| 30 | 10000 | 9000 | 0.85 | 2.8 | 10 | - | |||
| 35 | 10000 | 9000 | 1.1 | 3.1 | 11 | - | |||
| 40 | 10000 | 9000 | 0.83 | 2.8 | 10 | - | |||
| 45 | 10000 | 9000 | 1.1 | 3.0 | 11 | - | |||
| 50 | 10000 | 9000 | 0.81 | 2.8 | 10 | - | |||
| 60 | 10000 | 9000 | 0.81 | 2.8 | 10 | - | |||
| 70 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 80 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 90 | 10000 | 9000 | 0.80 | 2.8 | 10 | - | |||
| 100 | 10000 | 9000 | 0.80 | 2.8 | 10 | - |
1) Doğrusal tipte basit yapı, kurulum ve bakım kolay.
2) Pnömatik parçalar, elektrikli parçalar ve operasyon parçalarında gelişmiş dünyaca ünlü marka bileşenlerini benimsemek.
3) Ölçek açılışını ve kapanışını kontrol etmek için yüksek basınçlı çift kanat.
4) Yüksek bir otomatikleşme ve entelektüelleşme içinde çalışmak,herhangi bir kirlilik yok
5) Doldurma makinesine doğrudan bağlanabilen hava taşıyıcıyla bağlanmak için bir bağlantı cihazı uygulayın.
