Nidec Shimpo Şanzıman
>
|
| Menşe yeri | Japonya |
| Marka adı | Nidec |
| Sertifika | CE,ISO |
| Model numarası | VRT |

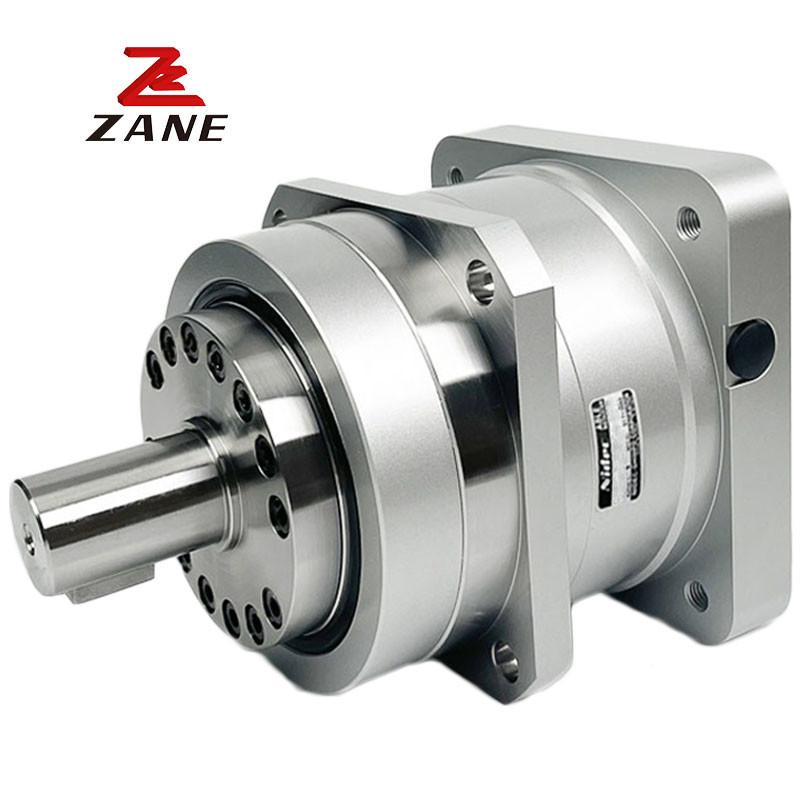

Nidec Shimpo vites kutusu, her türlü endüstriyel uygulama için güvenilir ve dayanıklı vites sistemleri sağlayan yüksek performanslı bir endüstriyel vites kutusu çözümüdür.Bu Shimpo vites kutusu gezegenli bir vites düzenlemesi sunar., 064 çerçeve boyutu ve 750N'lik maksimum eksen yükü ile. Bu vites kutuu hafif ve sadece 5KG ağırlığında ve güvenilir Nidec Shimpo markası tarafından tasarlanmış ve üretilmiştir.Güçlü yapısı ve güvenilir performansıyla, bu vites kutusu bir dizi endüstriyel uygulama için ideal bir seçimdir.
|
Çerçeve Boyut |
Aşama | oranı |
İsimsel Çıktı tork |
Maksimum Çıktı tork |
Acil durma tork |
İsimsel Girdi hızı |
Maksimum Girdi hızı |
İzin verildi Radyal yük |
İzin verildi Eksen yükü |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 064 | 1 Tek | 4 | 27 | 50 | 100 | 3000 | 6000 | 370 | 360 |
| 5 | 27 | 50 | 100 | 3000 | 6000 | 400 | 390 | ||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 420 | 430 | ||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 440 | 460 | ||
| 8 | 27 | 50 | 100 | 3000 | 6000 | 460 | 480 | ||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 480 | 510 | ||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 500 | 530 | ||
| 2 Çift | 16 | 27 | 50 | 100 | 3000 | 6000 | 580 | 650 | |
| 20 | 27 | 50 | 100 | 3000 | 6000 | 630 | 720 | ||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 680 | 750 | ||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 700 | 750 | ||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 760 | 750 | ||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 790 | 750 | ||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 820 | 750 | ||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 850 | 750 | ||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 910 | 750 | ||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 950 | 750 | ||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 750 | ||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1000 | 750 | ||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 750 |
|
Çerçeve Boyut |
Aşama | oranı |
Maksimum Radyal yük |
Maksimum Eksen yükü |
Ağırlık |
Bir dakika. İnersiyon oranı ≤ 8 |
Bir dakika. İnersiyadan ≤ 14 |
Bir dakika. İnersiyadan ≤ 19 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 064 |
1 Bekar |
4 | 1500 | 750 | 1.4 | 0.13 | 0.21 | 0.4 |
| 5 | 1500 | 750 | 0.10 | 0.18 | 0.4 | |||
| 6 | 1500 | 750 | 0.085 | 0.17 | 0.4 | |||
| 7 | 1500 | 750 | 0.075 | 0.15 | 0.4 | |||
| 8 | 1500 | 750 | 0.068 | 0.15 | 0.4 | |||
| 9 | 1500 | 750 | 0.064 | 0.14 | 0.4 | |||
| 10 | 1500 | 750 | 0.062 | 0.14 | 0.4 | |||
|
2 Çifte. |
16 | 1500 | 750 | 1.6 | 0.059 | 0.14 | - | |
| 20 | 1500 | 750 | 0.055 | 0.14 | - | |||
| 25 | 1500 | 750 | 0.054 | 0.13 | - | |||
| 28 | 1500 | 750 | 0.056 | 0.14 | - | |||
| 35 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 40 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 45 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 50 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 60 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 70 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 80 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 90 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 100 | 1500 | 750 | 0.049 | 0.13 | - |
1- Sessiz operasyon.
Düzgün ve sessiz çalışmayı sağlamak için spiral dişliler kullanılır.
2. Yüksek hassasiyet
Geri tepki 3 arcmin'den az ve konumlandırma doğru.
3Yüksek sertlik ve tork
Entegre küre rulmanlarının kullanımı sertliği ve torkunu büyük ölçüde artırır.
4.Flanş ve bağlantı yöntemleri
Bu, ağdaki herhangi bir motora monte edilebilir.
5- Yağ sızıntısı yok.
Yüksek viskozlukta olan ve kolay ayrılmaz yağ kullanımı, yağ sızıntısını etkili bir şekilde önler.
6.Uygun bakım
Ürün ömrü boyunca yağın değiştirilmesi gerekmez ve kurulum daha uygundur.
