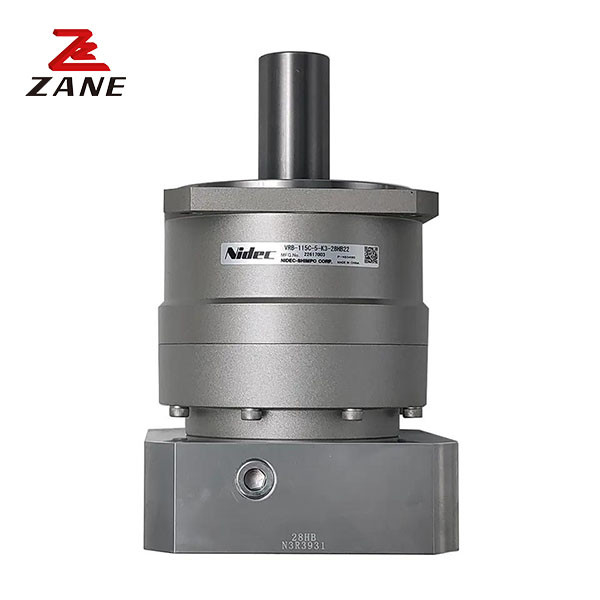

VRB Serisi Nidec Shimpo Şanzıman Şanzıman Planet Şanzıman Redüktör VRB042
  • VRB Serisi Nidec Shimpo Şanzıman Şanzıman Planet Şanzıman Redüktör VRB042
VRB Serisi Nidec Shimpo Şanzıman Şanzıman Planet Şanzıman Redüktör VRB042

VRB Serisi Nidec Shimpo Şanzıman Şanzıman Planet Şanzıman Redüktör VRB042

Menşe yeri Japonya
Marka adı Nidec
Sertifika CE,ISO
Model numarası VRB
Ürün Detayları
Ürün Adı:
Nidec Shimpo Şanzıman
Üreticisi:
Nidec Şampuan
Ürün Serisi:
VRB Serisi
Ağırlık (kg):
5kg
Çerçeve boyutu:
042
Dişli Düzeni:
gezegensel
Maksimum Radyal yük:
710N
Maksimum Eksenel yük:
640K
Uygulama:
Robotik, Otomasyon Ekipmanları, CNC Tezgah
Vurgulamak:

VRB Serisi Şanzıman Şanzıman

,

Robotik Planet Şanzıman Redüktör

,

CNC Nidec Shimpo Şanzıman Şanzıman

Ürün Açıklaması

Ürün Tanımı:

Nidec Shimpo Gearbox, nakliye endüstrisinde lider olan Nidec tarafından üretilen yüksek performanslı bir vites sandığı şanzımanıdır.Dayanıklılık için vites kutusu demirden yapılmıştır ve maksimum 710N'lik bir radyal yükle başa çıkmak için tasarlanmıştır.Hafif ve ağırlığı sadece 5KG. Güvenilir ve verimli bir aktarım gerektiren herhangi bir uygulama için mükemmel bir seçimdir.Nidec Shimpo Gearbox güvenilir ve tutarlı güç aktarımı sağlamak için tasarlanmıştır ve çok çeşitli uygulamalarda etkili olduğu kanıtlanmıştır. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.



Teknik parametreler:

Çerçeve

boyut

 Aşama

oranı

Adli çıkış tork

Maksimum çıkış tork

 Acil durma tork

Adlık giriş hızı

Maksimum giriş hızı

İzin verilen radyal yük

İzin verilen eksen yükü
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















042





1

Bekar

 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
Çifte. 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640







Çerçeve

boyut



Aşama



oranı

 Maksimum radyal yük



Maksimum

Eksen yükü



Ağırlık



İnersiyon anı (φ8)



İnersiyon anı (φ14)
[N] [N] [kg] [kgcm2] [kgcm2]

















042





1

Bekar

 3 710 640





0.6

 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069











Çifte.

 15 710 640











0.7

 0.035 -
16 710 640 0.038 -
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 -
30 710 640 0.030 -
35 710 640 0.034 -
40 710 640 0.030 -
45 710 640 0.034 -
50 710 640 0.030 -
60 710 640 0.030 -
70 710 640 0.030 -
80 710 640 0.030 -
90 710 640 0.030 -
100 710 640 0.030 -



VRB Serisi Nidec Shimpo Şanzıman Şanzıman Planet Şanzıman Redüktör VRB042 0

Özellikleri:

Nidec Shimpo vites kutusunun temel özelliklerinden biri kompakt boyutudur.mevcut sistemlere kurulmasını ve entegre edilmesini kolaylaştıranAyrıca, farklı uygulamalara uygun olarak çeşitli montaj seçenekleri ve vites oranları ile son derece özelleştirilebilir.
