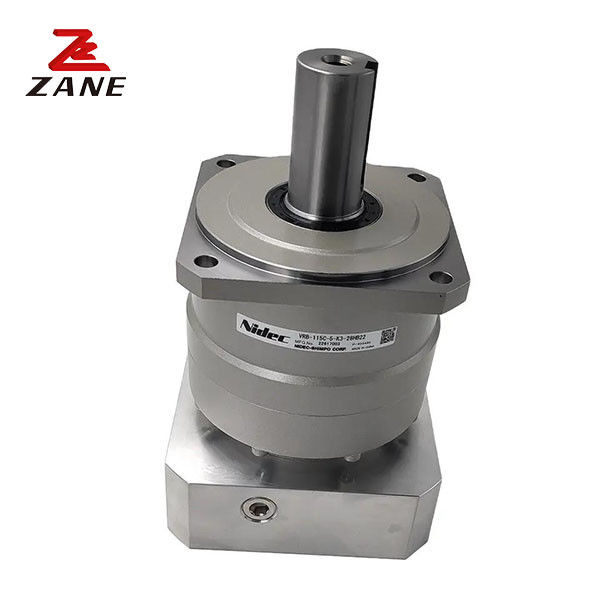

VRB Serisi Shimpo Redüktör Nidec Shimpo Şanzıman Şanzıman Planet VRB090
  • VRB Serisi Shimpo Redüktör Nidec Shimpo Şanzıman Şanzıman Planet VRB090
VRB Serisi Shimpo Redüktör Nidec Shimpo Şanzıman Şanzıman Planet VRB090

VRB Serisi Shimpo Redüktör Nidec Shimpo Şanzıman Şanzıman Planet VRB090

Menşe yeri Japonya
Marka adı Nidec
Sertifika CE,ISO
Model numarası VRB
Ürün Detayları
Ürün Adı:
Nidec Shimpo Şanzıman
Üreticisi:
Nidec Şampuan
Ürün Serisi:
VRB Serisi
Ağırlık (kg):
5kg
Çerçeve boyutu:
090
Dişli Düzeni:
gezegensel
Maksimum Radyal yük:
2400N
Maksimum Eksenel yük:
2200N
Uygulama:
Otomasyon Ekipmanları, Fotovoltaik Endüstrisi, Lazer Ekipmanları
Vurgulamak:

VRB Serisi Shimpo Redüktör

,

Nidec Shimpo Redüktör

,

Nidec Shimpo Planet Redüktör

Ürün Açıklaması

Ürün Tanımı:

Nidec Shimpo vitesi

Nidec Shimpo'nun VRB Serisi vites kutusu endüstriyel uygulamalar için ideal bir yüksek performanslı vites kutusu.VRB serisi robot için ideal bir çözümdür.Nidec Shimpo'nun gelişmiş mühendisliği ve tasarımı en yüksek performansı, güvenilirliği,ve en zorlu endüstriyel vites kutusu çözümleri için verimlilik.



Teknik parametreler:

Çerçeve

boyut

 Aşama oranı Adli çıkış tork Maksimum çıkış tork Acil durma tork Adlık giriş hızı Maksimum giriş hızı İzin verildiradyal yük İzin verilen eksen yükü
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

Bekar

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Çifte. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Çerçeve

boyut



Aşama



oranı

 Maksimum radyal yük



Maksimum

Eksen yükü



Ağırlık

İnersiyon anı (φ8)

 İnersiyon anı (φ14)



İnersiyon anı (φ19)

 İnersiyon anı (φ 28)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Bekar

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Çifte.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

VRB Serisi Shimpo Redüktör Nidec Shimpo Şanzıman Şanzıman Planet VRB090 0

VRB Serisi Shimpo Redüktör Nidec Shimpo Şanzıman Şanzıman Planet VRB090 1

Özellik:

Nidec Shimpo vites kutusu düşük hızlarda yüksek tork sağlamak için tasarlanmıştır, bu da ağır yük kaldırmayı veya büyük yükleri taşımayı gerektiren uygulamalar için idealdir.Bu da enerji tüketimini ve işletme maliyetlerini azaltmaya yardımcı olabileceği anlamına geliyor..
