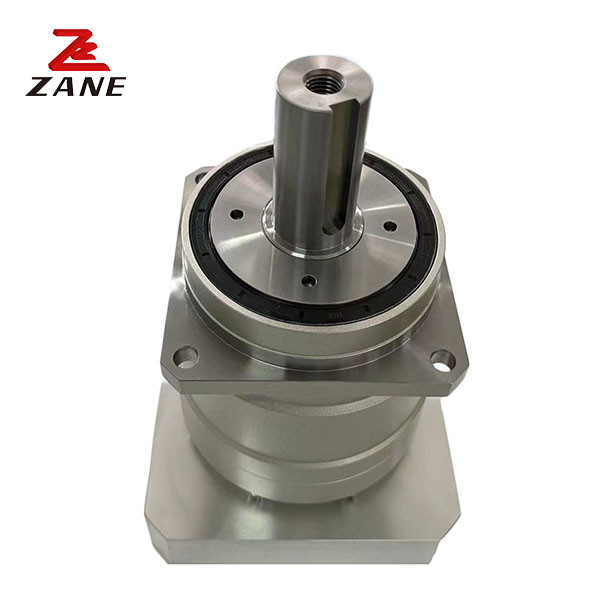

Nidec Shimpo Şanzıman
>
|
| Menşe yeri | Japonya |
| Marka adı | Nidec |
| Sertifika | CE,ISO |
| Model numarası | VRB |
Nidec Shimpo Delek Kutusu: Robotik, Otomasyon Ekipmanı ve CNC Makineleri için Güçlü Delek Kutusu Teknolojisi
Nidec Shimpo Gearbox, robot, otomasyon ekipmanı ve CNC makineleriniz için sağlam performans sağlayan güçlü, güvenilir ve sağlam bir vites santralidir.Bir çerçeve boyutu 115 ve gezegenli dişli düzenleyici ile, bu vites kutusu maksimum dayanıklılık ve dayanıklılık için demirden yapılmıştır.Yüksek kaliteli şanzıman şanzımanları sunmaya kararlıdır..
Nidec Shimpo Gearbox, robot, otomasyon ekipmanları ve CNC makineleri de dahil olmak üzere çeşitli uygulamalar için sorunsuz, verimli ve güvenilir bir transmisyon sağlamak için tasarlanmıştır.
|
Çerçeve boyut |
Aşama | oranı | Adli çıkış tork | Maksimum çıkış tork | Acil durma tork | Adlık giriş hızı | Maksimum giriş hızı | İzin verilen radyal yük | İzin verilen eksen yükü |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 Bekar |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| Çifte. | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
boyut |
Aşama |
oranı |
Maksimum radyal yük |
Maksimum Eksen yükü |
Ağırlık |
İnersiyon anı (φ14) |
İnersiyon anı (φ19) |
Anlıkİnersiyon(φ28) |
İnersiyon anı (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 Bekar |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
Çifte. |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Yüksek tork çıkışı: Nidec Shimpo vites kutusu, düşük hızlarda yüksek tork sağlamak için tasarlanmıştır ve bu da ağır yük kaldırmayı veya büyük yükleri taşımayı gerektiren uygulamalar için idealdir.
Verimlilik: vites kutusu yüksek verimlidir, bu da enerji tüketimini ve işletme maliyetlerini azaltmaya yardımcı olabileceği anlamına gelir.
Kompakt boyut: Yüksek tork çıkışına rağmen, vites kutusu nispeten küçük ve hafiftir, bu da mevcut sistemlere kurulmasını ve entegre edilmesini kolaylaştırır.
Özelleştirilebilir: Nidec Shimpo vites kutusu, farklı uygulamalara uygun olarak çeşitli montaj seçenekleri ve vites oranları ile son derece özelleştirilebilir.
Dayanıklı: vites kutusu yüksek kaliteli malzemelerden yapılmıştır ve son derece dayanıklı ve uzun ömürlü olmak üzere tasarlanmıştır.Temizleme ve değiştirme için bileşenlere kolay erişim sağlayan basit ve basit bir tasarıma sahip.
