Nidec Shimpo Şanzıman
>
|
| Menşe yeri | Japonya |
| Marka adı | Nidec |
| Sertifika | CE,ISO |
| Model numarası | VRB |

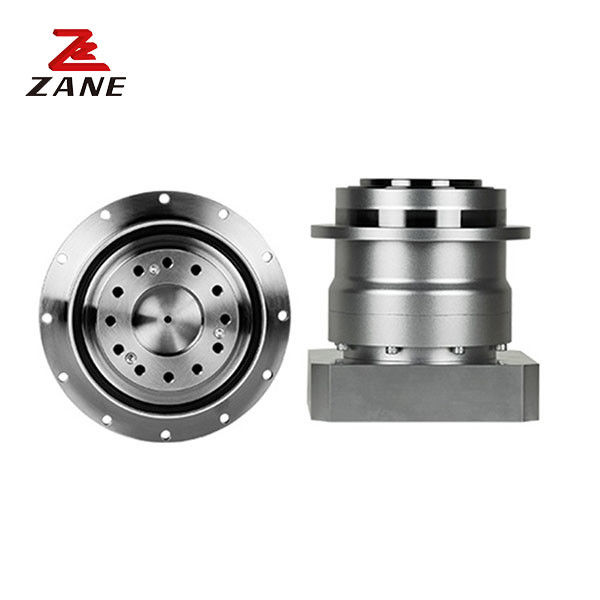

Nidec Shimpo Delek Kutusu vitesleri, robotik, otomasyon ekipmanları ve CNC makine uygulamalarında güvenilir ve verimli çalışma için tasarlanmış yüksek kaliteli dişlilerdir.Nidec Shimpo tarafından üretildi., bu vites kutusu maksimum radyal yük 9100N için demir bir malzeme ve gezegenli vites düzenleyici ile inşa edilmiştir.Bu da onu herhangi bir otomatik makine için mükemmel bir seçim haline getiriyor..
|
Çerçeve boyut |
Aşama | oranı | Adli çıkış tork | Maksimum çıkış tork | Acil durma tork | Adlık giriş hızı | Maksimum giriş hızı | İzin verilen radyal yük | İzin verilen eksen yükü |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
140 |
1 Bekar |
3 | 240 | 470 | 1000 | 2000 | 4000 | 3200 | 2400 |
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 3500 | 2700 | ||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 3800 | 3000 | ||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 4000 | 3300 | ||
| 7 | 366 | 700 | 1250 | 2000 | 4000 | 4200 | 3500 | ||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 4400 | 3700 | ||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 4600 | 3900 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 4700 | 4100 | ||
| Çifte. | 15 | 240 | 470 | 1000 | 2000 | 4000 | 5400 | 4900 | |
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 5500 | 5000 | ||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 6000 | 5500 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 6400 | 6100 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 6700 | 6400 | ||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 6800 | 6600 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 7200 | 7000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 7500 | 7500 | ||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 7800 | 7900 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 8100 | 8200 | ||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 8600 | 8200 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | ||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | ||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 |
|
boyut |
Aşama |
oranı |
Maksimum radyal yük |
Maksimum Eksen yükü |
Ağırlık |
İnersiyon anı (φ19) | İnersiyon anı (φ)28) | İnersiyon anı (φ38) | İnersiyon anı (φ48) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
140 |
1 Bekar |
3 | 9100 | 8200 | 16 | - | 12 | 20 | 42 |
| 4 | 9100 | 8200 | - | 7.5 | 15 | 37 | |||
| 5 | 9100 | 8200 | - | 5.8 | 14 | 36 | |||
| 6 | 9100 | 8200 | - | 4.9 | 13 | 35 | |||
| 7 | 9100 | 8200 | - | 4.1 | 12 | 34 | |||
| 8 | 9100 | 8200 | - | 3.8 | 12 | 34 | |||
| 9 | 9100 | 8200 | - | 3.6 | 11 | 34 | |||
| 10 | 9100 | 8200 | - | 3.5 | 11 | 34 | |||
|
Çifte. |
15 | 9100 | 8200 | 17 | 1.3 | 3.2 | 11 | - | |
| 16 | 9100 | 8200 | 1.5 | 3.1 | 11 | - | |||
| 20 | 9100 | 8200 | 1.2 | 3.1 | 11 | - | |||
| 25 | 9100 | 8200 | 1.1 | 3.3 | 11 | - | |||
| 28 | 9100 | 8200 | 1.4 | 2.8 | 11 | - | |||
| 30 | 9100 | 8200 | 0.85 | 3.1 | 10 | - | |||
| 35 | 9100 | 8200 | 1.1 | 2.8 | 11 | - | |||
| 40 | 9100 | 8200 | 0.83 | 3.0 | 10 | - | |||
| 45 | 9100 | 8200 | 1.1 | 2.8 | 11 | - | |||
| 50 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | |||
| 60 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | |||
| 70 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | |||
| 80 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | |||
| 90 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | |||
| 100 | 9100 | 8200 | 0.80 | 2.8 | 10 | - |
Nidec Shimpo şanzıman kutusu, tükenmiş dişliler, spiral dişliler, konvik dişliler ve solucan dişlileri de dahil olmak üzere çeşitli dişli türlerinde mevcuttur.ve alet türünün seçimi uygulamanın özel gereksinimlerine bağlı olacaktır..
